HCZ.
Indicatori di livello
Tecnopolimero trasparente
Specifiche principali
Corpo
Tecnopolimero trasparente a base poliammidica (PA-T). Alta resistenza a urti, solventi, oli additivati, idrocarburi alifatici e aromatici, benzine, nafta, esteri fosforici.
Evitare il contatto con alcool o con miscele di lavaggio contenenti alcool.
Guarnizioni di tenuta
A gradino per la tenuta sulla parete del serbatoio e OR sottotesta della vite in gomma sintetica NBR.
Rugosità consigliata per la superficie di appoggio della guarnizione Ra = 3 µm.
Mostrina
Alluminio laccato bianco. Alloggiata nell’apposita sede posteriore esterna quindi non a contatto diretto con il fluido.
Può essere sfilata prima del montaggio dalla parte con l'invito, per tracciare linee di livello o diciture.
Esecuzioni standard
- HCZ: viti, dadi e rondelle in acciaio zincato lucido.

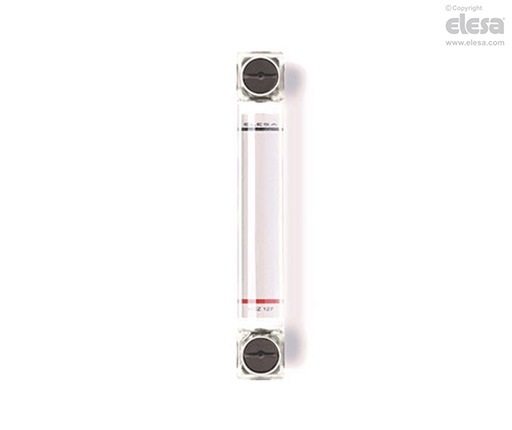

- HCZ-VT: viti in SUPER-tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, dadi e rondelle acciaio INOX AISI 304.
Temperatura massima di esercizio in continuo
90°C (funzionamento con olio).
Informazioni generali
Caratteristiche e prestazioni
Saldatura ad ultrasuoni che assicura una perfetta tenuta.
Massima visibilità del livello del fluido anche da posizioni laterali.
Visiera lenticolare per una maggiore visibilità del livello.
L'indicatore di livello a colonna HCZ-VT, dotato di viti di fissaggio in SUPER-tecnopolimero, è indicato nei casi in cui sia necessario l'impiego di materiali resistenti alla corrosione quando non sia indispensabile l'uso dell'acciaio inossidabile.
La speciale conformazione del taglio a cacciavite delle viti in SUPER-tecnopolimero, permette di raggiungere un serraggio ottimale delle guarnizioni limitando opportunamente la coppia di serraggio (brevetto ELESA).
Dati tecnici
In prove di laboratorio effettuate con olio minerale tipo CB68 (secondo ISO 3498), a 23°C per un tempo relativamente limitato, la saldatura ha resistito fino a: 18 bar (HCZ.76 e HCZ.127) 12 bar (HCZ.254).
In considerazione delle viti di fissaggio in SUPER-tecnopolimero la pressione massima di esercizio non dovrà superare 5 bar a 20°C e 2 bar a 90°C.
Per l'uso con fluidi diversi ed in particolari condizioni di pressione e temperatura interpellare il servizio tecnico ELESA.
Si consiglia in ogni caso di verificare l'idoneità del prodotto nelle condizioni reali di funzionamento.
