GN 817.6-EC

Ruostumaton teräs - indeksitapit

Lepoasennolla

Tiedot

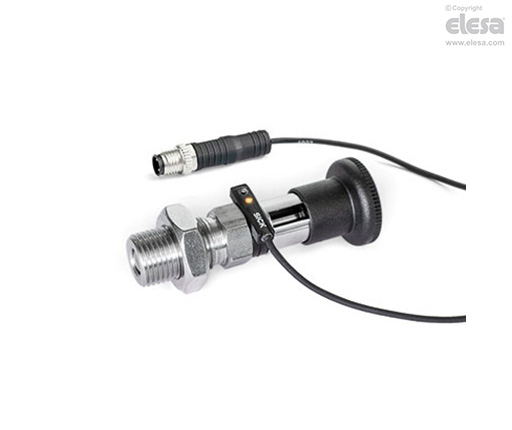

GN 817.6 tapit ruostumatonta terästä on varustettu anturilla, joka mahdollistaa tapin asennon sähköisen seurannan. Tätä varten jousitappiin on integroitu magneetti, joka kytkee anturin, kun lukitusetäisyydestä I₁ on saavutettu noin 2/3.

Toimintavian ehkäisemiseksi vältä tappiin kohdistuvien magneettikenttien läsnäoloa. GN 817.6 ruostumattomat terästapit on varustettu anturilla, anturin kiinnittimellä, Allen®-avaimella ja lukitusmutterilla.

Tekniset tiedot

IP-suojausluokka noudattaa vaatimuksia EN 60529 taulukko.

Anturin sähköominaisuudet
Lähtötoiminto
	PNP
Syöttöjännite
	≤ 100 mA
	IP 67
Tehon kulutus
Jännitteen alenema
Suojausluokka	III
Lämpötilaväli
Iskun- ja tärinänkestävyys	30 g, 11 ms / 10 ... 55 Hz, 1 mm
Napaisuuden vaihdon suojaus	Kyllä
Oikosulkusuoja	Kyllä
Aktivointi-impulssin poistaminen	Kyllä

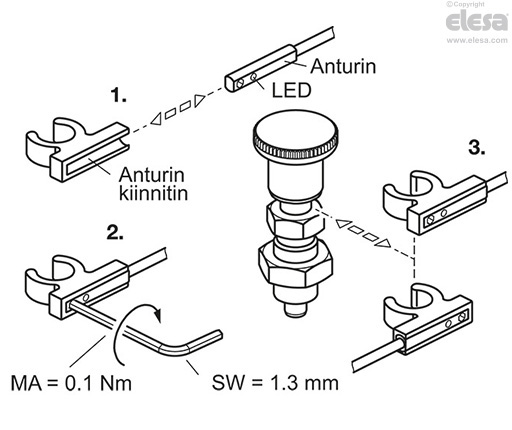

Asennusohjeet

1. Työnnä anturi anturinkiinnittimeen sivusuunnasta.

2. Kiristä anturin kuusiokoloruuvi.

3. Kiinnitä anturikiinnitin indeksitapin renkaan uraan mihin tahansa suuntaan ja säädä sitten suunta kääntämällä tarpeen vaatiessa.
