CFM-TR
Saranat
SUPER-teknopolymeeri
Pääasialliset eritelmät
Materiaali
Lasikuituvahvisteinen polyamidipohjainen (PA) SUPER-teknopolymeeri, väri musta, mattapinta.
Pyörivä tappi
Ruostumaton teräs AISI 303.
Vakioversiot
Läpivientireiät uppokantaruuveille.

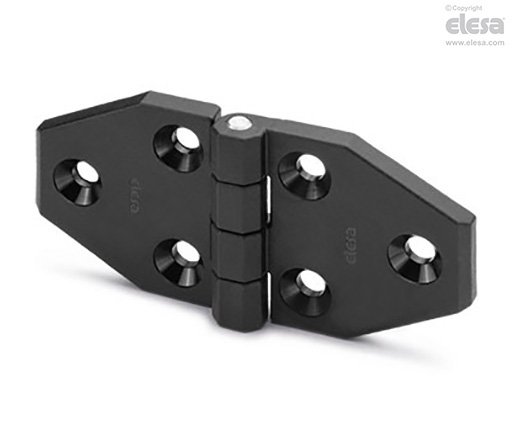

- CFM-TR-A: saranan runko kehyksen puolella samanlainen kuin saranan runko oven puolella.
- CFM-TR-B: saranan runko kehyksen puolella erilainen kuin saranan runko oven puolella.
Yleiset tiedot
Kääntökulma (likimääräinen arvo)
Maks. 270° (–90° ja +180°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).
Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.
Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.
| Kestävyystestit | Aksiaalinen rasitus | Radiaalinen rasitus | 90° kulmarasitus |
 |  |  | |
| Kuvaus | Staattisen kuorman maks. raja Sa [N] | Staattisen kuorman maks. raja ra [N] | Staattisen kuorman maks. raja S90 [N] |
| CFM-TR-A.40-SH-5 | 1800 | 2000 | 1400 |
| CFM-TR-A.50-SH-6 | 2700 | 3300 | 2200 |
| CFM-TR-A.60-SH-6 | 3700 | 4200 | 3000 |
| CFM-TR-B.40-SH-5 | 1500 | 1800 | 1200 |
| CFM-TR-B.50-SH-6 | 2100 | 3000 | 1500 |
| CFM-TR-B.60-SH-6 | 2800 | 3800 | 2300 |
Maksimi staattinen kuorma on arvo, jonka ylittyessä materiaali saattaa murtua heikentäen näin saranan suorituskykyä. Tähän arvoon täytyy luonnollisesti soveltaa sopivaa kerrointa kyseisen sovelluksen merkityksen ja turvallisuustason mukaisesti.
