CFE.

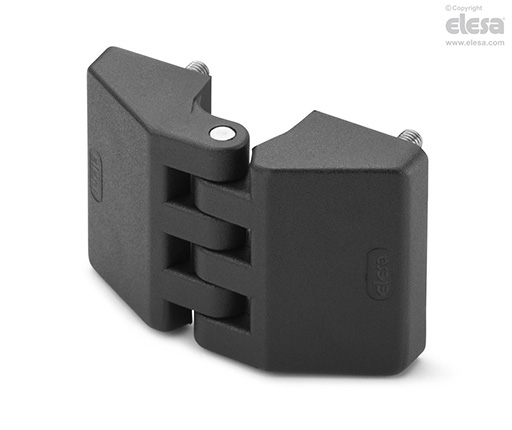

Saranat
Teknopolymeeri
Pääasialliset eritelmät
Materiaali
Erittäin palautumiskykyinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.
Pyörivä tappi
Ruostumaton teräs AISI 303.
Vakioversiot
- CFE-B: nikkelöidyt messinkikohokkeet kierrereiällä.
- CFE-p: nikkelöidyt kierteitetyt messinkitapit.
- CFE-CH: läpivientireiät lieriökantaruuveille.
- CFE-B-p: nikkelöidyt messinkikohokkeet kierrereiällä ja nikkelöidyt kierteitetyt messinkitapit.
- CFE-B-CH: nikkelöidyt messinkikohokkeet kierrereiällä ja läpivientireiät lieriökantaruuveille.
- CFE-p-CH: nikkelöidyt kierteitetyt messinkitapit ja läpivientireiät lieriökantaruuveille.
Yleiset tiedot
Käyttösovelluksia
Tämä sarana on kehitetty erityisesti tiivisteillä varustetuille oville.
Kääntökulma (likimääräinen arvo)
Maks. 200° (–80° ja +120°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).
Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.
Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.
| Kestävyystestit | Aksiaalinen rasitus | Radiaalinen rasitus | 90° kulmarasitus | |||
 |  |  | ||||
| Kuvaus | Suurin käyttökuorma Ea [N] | Kuorma murtumispisteessä Ra [N] | Suurin käyttökuorma Er [N] | Kuorma murtumispisteessä Rr [N] | Suurin käyttökuorma E90 [N] | Kuorma murtumispisteessä R90 [N] |
| CFE.30 B-M3 | 50 | 660 | 140 | 1040 | 50 | 310 |
| CFE.30 p-M3x13 | 40 | 460 | 110 | 1040 | 60 | 560 |
| CFE.30 CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 B-M3-p-M3x13 | 40 | 460 | 110 | 1040 | 50 | 310 |
| CFE.30 B-M3-CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 p-M3x13-CH-3 | 40 | 460 | 110 | 980 | 20 | 300 |
| CFE.40 B-M4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.40 CH-4 | 150 | 1580 | 370 | 2460 | 80 | 1210 |
| CFE.40 B-M4-p-M4x18 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 B-M4-CH-4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18-CH-4 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.48 B-M5 | 160 | 1260 | 440 | 2890 | 190 | 1290 |
| CFE.48 p-M5x17 | 190 | 1900 | 310 | 2870 | 160 | 1190 |
| CFE.48 CH-5 | 300 | 2160 | 410 | 2850 | 150 | 1440 |
| CFE.48 B-M5-p-M5x17 | 160 | 1260 | 310 | 2870 | 160 | 1190 |
| CFE.48 B-M5-CH-5 | 160 | 1260 | 410 | 2850 | 150 | 1290 |
| CFE.48 p-M5x17-CH-5 | 190 | 1900 | 310 | 2850 | 150 | 1190 |
| CFE.66 B-M6 | 530 | 4160 | 500 | 2480 | 310 | 2250 |
| CFE.66 p-M6x16 | 240 | 2670 | 700 | 3490 | 270 | 1830 |
| CFE.66 CH-6 | 440 | 3160 | 690 | 3450 | 260 | 2920 |
| CFE.66 B-M6-p-M6x16 | 240 | 2670 | 500 | 2480 | 270 | 1830 |
| CFE.66 B-M6-CH-6 | 440 | 3160 | 500 | 2480 | 260 | 2250 |
| CFE.66 p-M6x16-CH-6 | 240 | 2670 | 690 | 3450 | 260 | 1830 |
