LM-AC
Elementos de nivelación
Ganter Norm GN 343.1 ; GN 343.2
Con protección del cojinete, acero
Especificaciones principales
Ejecuciones estándar
Base y articulación con orificio o vástago roscado y tuerca de acero galvanizado brillante.

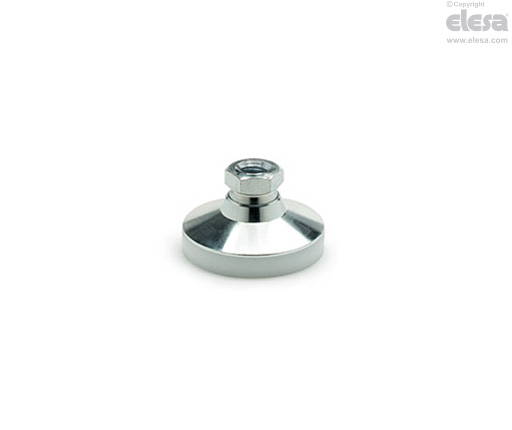

- LM-AC (d): con orificio ciego roscado.
- LM-AC (d - l): con vástago roscado.
Protección del cojinete
Tecnopolímero a base de resina acetálica (POM), color blanco.
Información general
Características
La resistencia del pie de nivelación a una carga estática está limitada, evidentemente, por la capacidad de carga permitida del vástago.
Los valores de carga estática de la tabla inferior se refieren a la resistencia a la carga aplicada en el eje del elemento de nivelación.
En condiciones de trabajo habituales, la carga lateral o angular aumenta el estrés sobre el vástago y reduce su capacidad de carga.
Para incrementar la carga aplicable, puede usar una rótula con un agujero roscado si inserta una barra roscada de acero de clase de resistencia más alta. Se recomienda insertar un tope de presión entre el extremo de la barra y la parte inferior del agujero roscado para reducir la carga sobre la rosca.
Otras versiones
Ejecuciones especiales bajo pedido
Protección del cojinete de material conductor.
Los modelos tienen todos los derechos reservados de acuerdo con las leyes. Mencione siempre la fuente cuando reproduzca nuestros dibujos.
