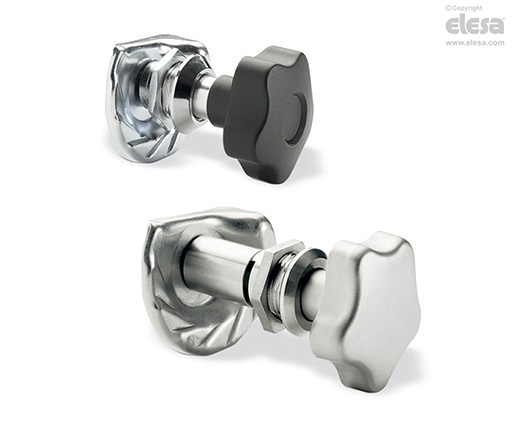

VCTK. - VCMK. Leva de cierre
con pomo, tecnopolimero e acero o acero inoxidable
Especificaciones principales
Ejecuciones estándar
- VCTK: mando en tecnopolímero de base polipropilénica (PP) de alta resiliencia.
Estator y rotor en zamac cromado.
Leva de cierre, tornillo y arandela en acero zincado.
Arandela elástica de acero zincado.
Tuerca M22x1.5 en acero zincado.
Elemento distanciador en aluminio.
- VCMK-SST: mando de acero inoxidable AISI 304, acabado mate arenado.
Estator y rotor en acero inoxidable AISI 303.
Leva de cierre en acero inoxidable AISI 304L.
Arandela elástica de acero inoxidable.
Tuerca M22X1.5 en acero inoxidable.
Elemento distanciador en acero inoxidable AISI 303.
Tuerca y arandela de acero inoxidable.
Anillo de empaque
goma sintética NBR.
Información general
Características y aplicaciones
Las levas de cierre de VCTK, VCMK tienen un intervalo de atracción de 10 mm. El cierre se obtiene girándolo en sentido horario.
La junta tórica interna evita el ingreso de agua.
Instrucciones de uso
Instrucciones de montaje

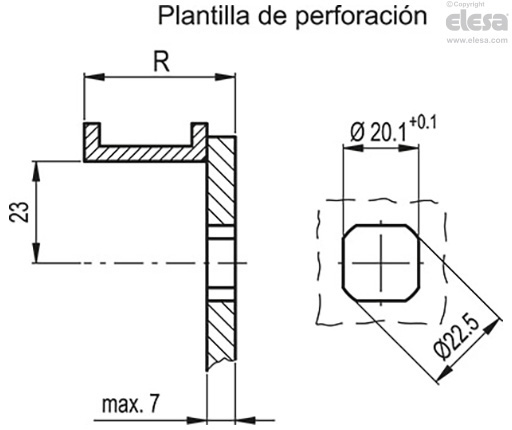

- Perfore un agujero en la puerta de acuerdo con el dibujo de plantillas de perforación con el eje a una distancia de 23 mm del marco de la puerta.
- Inserte por delante el cuerpo del cierre en el orificio de la puerta y atornille con la tuerca roscada.
- Inserte el elemento distanciador y la leva ajustándola con el tornillo.
