SPR.V Supporti portaguida
per posizionamento lineare e angolare, tecnopolimero
Specifiche principali
Supporto
Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore nero, finitura mat.
Cilindro portaguida
Tecnopolimero rinforzato fibra vetro. Colore nero, finitura mat.
Esecuzioni standard
Vite a occhiello acciaio INOX AISI 304.
Volantino di serraggio in tecnopolimero rinforzato fibra vetro, colore nero, finitura mat, terminale esagonale in ottone nichelato per il serraggio a mezzo di chiave, foro filettato.
Vite, dado e rondella per il fissaggio del cilindro portaguida al supporto in acciaio INOX AISI 304.
- SPR.V-A: con bordo di appoggio.
- SPR.V-B: senza bordo di appoggio.
Informazioni generali
Caratteristiche
Particolarmente indicati quando il posizionamento angolare e lineare deve essere eseguito in due tempi diversi, per esempio quando è necessario regolare molto più frequentemente la distanza tra le guide e l'angolazione.
Coppia massima per il serraggio delle viti 39 Nm.
Accessori
Accessori a richiesta
DSG: distanziale supporto porta guida in tecnopolimero rinforzato fibra vetro, colore nero, finitura mat.
Altre esecuzioni
Esecuzioni speciali a richiesta
Cilindro portaguida in acciaio INOX AISI 304.
Istruzioni d’uso
Istruzioni di montaggio

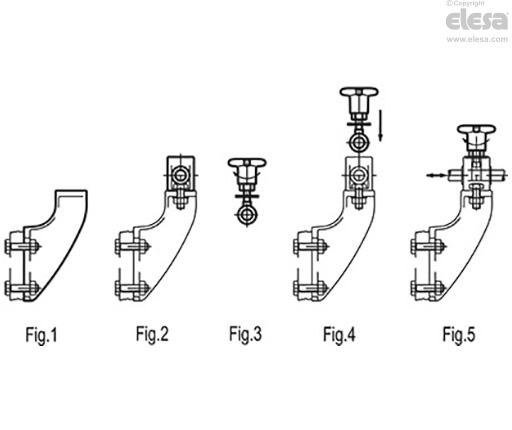

- Fissare il supporto portaguida (Fig.1).
- Montare il cilindro portaguida, con vite, dado e rondella al supporto (Fig.2).
- Inserire la rondella nella vite a occhiello e montare il volantino (Fig.3).
- Inserire l'occhiello nella sede del cilindro portaguida (Fig.4).
- Inserire il perno della guida nel foro del cilindro portaguida. Regolare la posizione lineare e angolare. Infine serrare agendo sul volantino (posizionamento lineare) e sul dado di fissaggio del cilindro portaguida (posizionamento angolare) (Fig.5).
