SPR. Supporti portaguida
per posizionamento lineare e angolare, tecnopolimero
Specifiche principali
Supporto
Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore nero, finitura mat.
Cilindro portaguida
Tecnopolimero rinforzato fibra vetro. Colore nero, finitura mat.
Esecuzioni standard
Vite a occhiello, dado e rondella acciaio INOX AISI 304.
- SPR-A: con bordo d'appoggio.
- SPR-B: senza bordo d'appoggio.
Informazioni generali
Caratteristiche e applicazioni
Particolarmente indicati quando è necessario eseguire un posizionamento lineare e angolare del portaguida.
Coppia massima per il serraggio delle viti 39 Nm.
Accessori
Accessori a richiesta
DSG: distanziale supporto porta guida in tecnopolimero rinforzato fibra vetro, colore nero, finitura mat.
Istruzioni d’uso

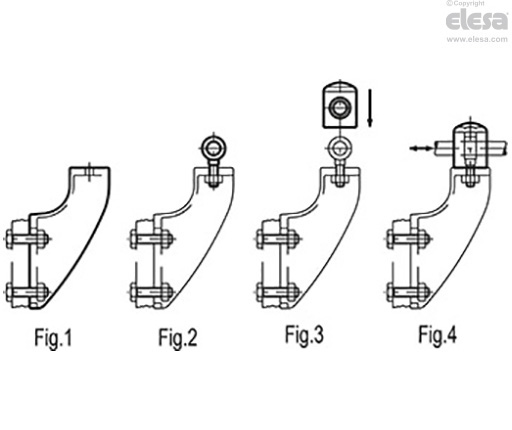

Istruzioni di montaggio
- Fissare il supporto portaguida (Fig.1).
- Inserire la vite a occhiello nell'apposito foro del supporto portaguida ed avvitare il relativo dado e rondella (Fig.2).
- Montare il cilindro portaguida sull'occhiello (Fig.3).
- Inserire il perno della guida nel foro del cilindro portaguida. Regolare la posizione lineare e angolare. Infine serrare il dado (Fig.4).
