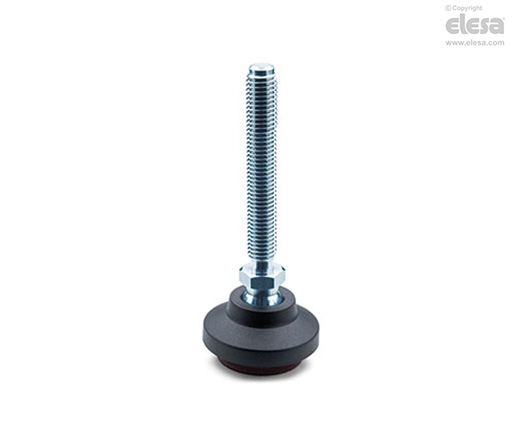

LS.VA Piedini di livellamento antivibranti

Caratteristiche

Sono stati progettati per smorzare le vibrazioni, gli urti o il rumore generati da parti in movimento o masse vibranti non bilanciate di macchine operatrici. Com'è noto le vibrazioni possono provocare:

• cattivo funzionamento e riduzione della vita utile della macchina stessa e/o di quelle ad essa adiacenti;

• danni alla salute dell'uomo;

• rumore.

Ordinazione

I piedini di livellamento sono forniti non assiemati per maggior facilità di trasporto e di stoccaggio. I componenti (base e stelo) sono forniti in confezioni separate: minor volume occupato e migliore protezione da graffi e sporcizia.

Per ordinare separatamente basi e steli vedere:

• tabella possibili combinazioni Basi/Steli.

• codici relativi delle Basi.

• codici relativi degli Steli.

Dati tecnici e criteri per la scelta

Il valore di carico statico massimo riportato in tabella indica il carico statico per un carico specifico di 0.4 N/mm² a cui può essere sottoposto l’antivibrante per avere l'assorbimento ottimale delle vibrazioni.

La tabella riporta inoltre i valori (l₂) di deformazione elastica in presenza di un carico di max 0.6 N/mm² causato da sollecitazioni dinamiche.

L’efficacia dello smorzamento dipende dal rapporto tra la frequenza di disturbo della macchina e la frequenza propria del piedino antivibrante.

La frequenza propria della base, dipende dal materiale, dalla geometria e dal carico specifico [N/mm²] a cui è sottoposto.

Il carico specifico si ottiene dividendo il carico applicato per l’area di appoggio dell’antivibrante.

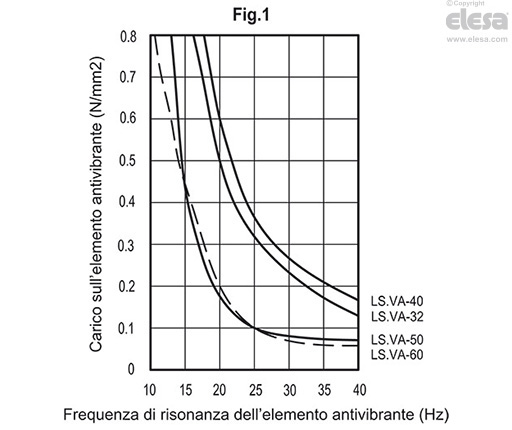

Noto il carico specifico, dal grafico in figura 1 si ricava la frequenza propria del piedino.

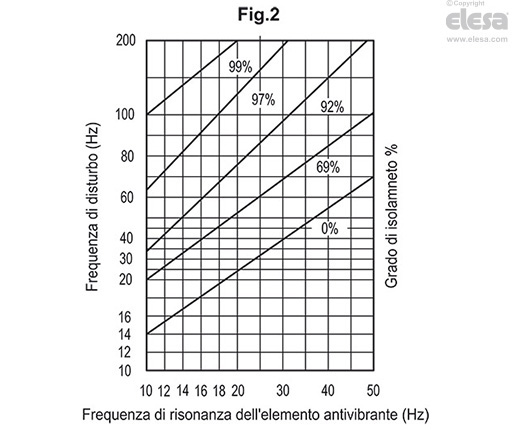

Lo smorzamento inizia quando il rapporto tra la frequenza di disturbo della macchina e la frequenza propria del piedino antivibrante è maggiore di √2. Maggiore è la differenza tra frequenza di disturbo della macchina e frequenza propria del piedino e maggiore è lo smorzamento (vedi figura 2).

Esempio:

• Carico previsto sul piedino = 150 N

• Carico specifico LS.VA-32 = 150/239 = 0.63 N/mm²

• Carico specifico LS.VA-40 = 150/452 = 0.33 N/mm²

• Si sceglie quindi LS.VA-40 essendo il carico specifico dell’esempio inferiore a 0.4 N/mm², che è il valore di smorzamento ottimale.

• Entrando nel grafico in figura 1 con carico specifico di 0.33 N/mm² si ottiene una frequenza propria di 26 Hz (curva LS.VA-40).

• Entrando nel grafico in figura 2, con 26 Hz, si ottiene che il piedino scelto inizierà a smorzare frequenze maggiori di 32 Hz.
Uno smorzamento del 69% si ottiene per frequenza della macchina di 61 Hz.
Uno smorzamento del 92% si ottiene per frequenza della macchina di 85 Hz.





Accessori a richiesta

Dado in acciaio zincato lucido (vedi Dadi NT.).
