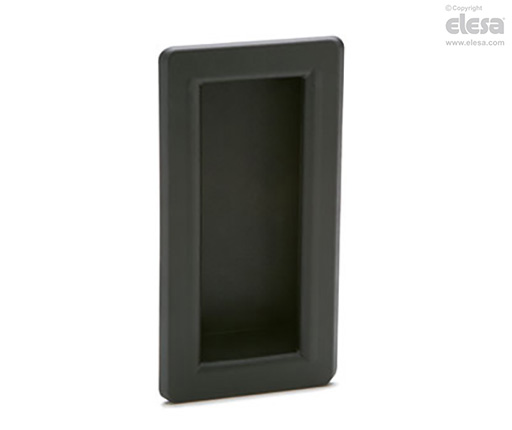

ERB-PF-AE-V0 Maniglie bidirezionali da incasso
per montaggio a scatto, tecnopolimero certificato autoestinguente
Specifiche principali
Materiale
Tecnopolimero a base poliammidica (PA) certificato autoestinguente UL-94 V0, rinforzato fibra vetro colore grigio-nero, finitura mat.
Informazioni generali
Caratteristiche e applicazioni
Le maniglie ERB-PF sono adatte per l’apertura e la chiusura di porte scorrevoli. La forma ergonomica della cavità permette una presa confortevole.
Dati tecnici
La certificazione "V0" secondo UL-94 V (Underwriters Laboratories) attesta che su un provino di materiale plastico di forma e dimensioni stabilite, in posizione verticale, la fiamma si estingue entro 10 secondi con completa assenza di gocce incandescenti.
Il valore di resistenza allo sfilo (F2) riportato in tabella è stato rilevato durante prove di laboratorio eseguite con la maniglia montata su un pannello in lamiera dello spessore di 1.5 mm, irrigidito ai fini della prova.
Istruzioni d'uso
Istruzioni di montaggio

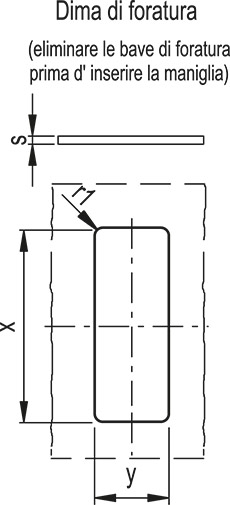

- Praticare nella lamiera la foratura secondo la dima indicata.
- Eliminare le bave di foratura prima di inserire la maniglia.
- Inserire in battuta nel foro il lato della maniglia con la dentatura fissa (Fig.1).
- Premere sul lato opposto (dentatura elastica) fino allo scatto in battuta (Fig. 2)
| ERB-PF-AE-V0 | ||
|---|---|---|
| S | X | Y |
| 0,7 - 1 | 105,7 +0,2 | 51,7 + 0,2 |
| >1 - 1,5 | 105,7 +0,2 | 51,8 + 0,2 |
| >1,5 - 2,2 | 105,7 +0,2 | 52,2 + 0,2 |
