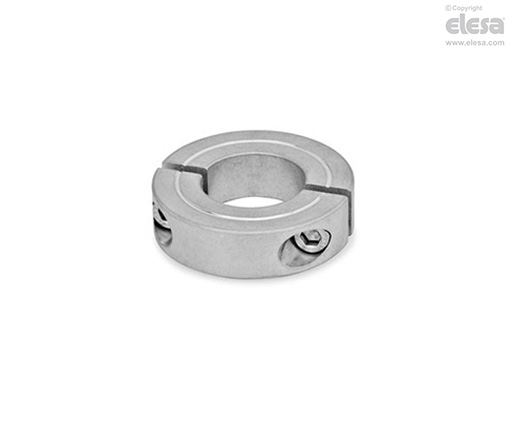

GN 707.2
Anelli di bloccaggio scomponibili
fissaggio a pressione, acciaio, acciaio INOX o alluminio
Specifiche principali
Esecuzioni standard
Fissaggio a pressione per mezzo di viti in acciaio fosfatato classe 8.8 (GN 707.2-ST) o acciaio INOX AISI 304 (GN 707.2-NI e GN 707.2-AL), testa cilindrica con cava esagonale.
Foro filettato passante (d1 = 16 ÷ 36).
Foro filettato cieco (d1 ≥ 42).
- GN 707.2-AL: alluminio naturale.
- GN 707.2-ST: acciaio sinterizzato brunito.
- GN 707.2-NI: acciaio INOX sinterizzato AISI 316 LHC.
Informazioni generali
Caratteristiche e applicazioni
Gli anelli di posizionamento GN 707.2 possono essere utilizzati non solo come battuta di spallamento, ma anche per fissare altri componenti, per esempio, interruttori di fine corsa.
Anche con sforzi di serraggio elevati, non vi sono rischi di danneggiamento delle superfici dell'albero.
Le viti di bloccaggio d3 possono essere sostituite dal kit GN 311
Dati tecnici
Montaggio su alberini con tolleranza h11.
