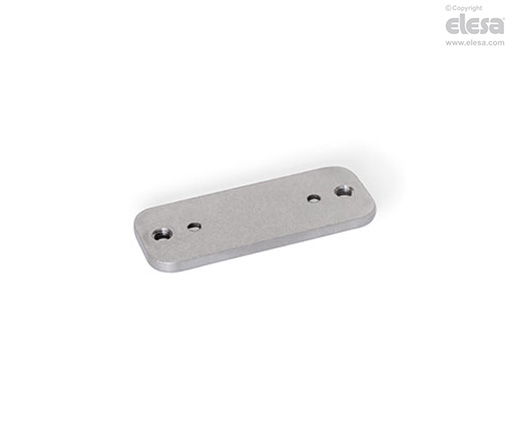

GN 7247.4 Piastrine per cerniere articolate

Caratteristiche e applicazioni

Le dimensioni delle piastrine per cerniere articolate GN 7247.4 le rendono idonee per l’uso come accessori per cerniere articolate GN 7241 GN 7243 e GN 7247.

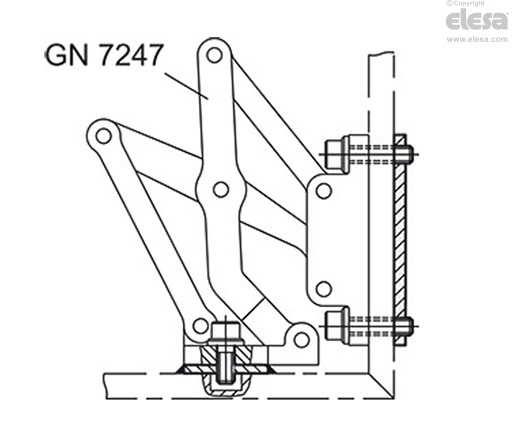

Le piastrine in acciaio INOX vengono fissate dall'esterno, tramite fori passanti nella parete del corpo di alloggiamento o in alternativa vengono saldate all'interno della parete. Si ottiene così un' efficace protezione contro gli atti di vandalismo, senza aggiungere all'esterno del corpo di alloggiamento componenti antiestetici o che non permetterebbero un’adeguata pulizia.

Grazie a queste piastrine, fori filettati, ghiere di ritegno e rondelle durante l’installazione diventano superflui ed è possibile evitare lunghe e complesse operazioni di montaggio preliminare e le manovre per tenere le minuterie posizione durante il serraggio. Lo spessore delle piastrine s corrisponde alla profondità minima di penetrazione della filettatura d₁ da rispettare.

Se necessario, i fori d₂ alloggiano perni di tensionamento o di posizionamento, semplificando l'installazione delle piastrine e delle cerniere articolate.



A richiesta

• Piastrine di dimensioni diverse

• Piastrine di geometrie diverse
