RH-FG18-P5 Kahvat 5/2 paineilmaventtiilillä

Teknopolymeeri ja alumiini

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Kahvan varret

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, mattapinta.

Putki

Anodisoitu alumiini, luonnonvärinen, hiekkapuhallettu mattapinta.

Painike

Alumiini, väri sininen, samantapainen kuin RAL5002.

Vakioversiot

Nikkelöidyt teräsholkit, kierteitetty pohjareikä.

Kun painike pidetään painettuna, ilman poistokanava vaihtuu kahden käytettävissä olevan välillä:

  • RH-FG18-P5-L: yksi paineilmaventtiili, kytkentä vasemmalla.
  • RH-FG18-P5-R: yksi paineilmaventtiili, kytkentä oikealla.

Kun pidetään painettuna yhtä tai molempia painikkeita, ilman poistokanava vaihtuu kahden käytettävissä olevan välillä:

  • RH-FG18-P5-LL: kaksi paineilmaventtiiliä, kytkentä vasemmalla.
  • RH-FG18-P5-RR: kaksi paineilmaventtiiliä, kytkentä oikealla.

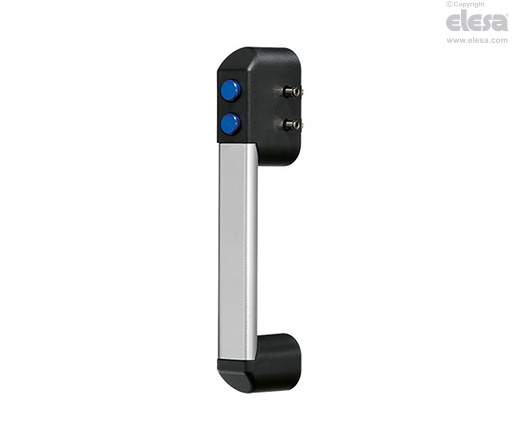

RH-FG18-P5-RR - Kaksi paineilmaventtiiliä, kytkentä oikealla
Yleiset tiedot

Toiminta

Kahva toimitetaan täydellisenä pikaliittimineen suoraa kytkentää varten Ø 4 mm putkeen.

Kahvan avulla voidaan ohjata suoraan yhtä tai kahta kaksitoimista pneumaattista toimilaitetta (toteutus 5/2).

Kahvan tehtävä on purkaa painetta painekammiosta.

Tekniset ominaisuudet
ToimintaSuodatettu ilma
Käyttöpaine
Käyttölämpötila
Kuormituskapasiteetti
Vaikutusvoima
Ilman kulkuaukon nimellinen läpimitta
Muut toteutukset

Muut standarditoteutukset

RH-VM-02: yksinkertainen lisäkahva ilman painiketta ja venttiiliä RHVM-02.30.140.S11.
