MZD Säädettävät momenttinupit

Teknopolymeeri

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Sulkukansi.

Polyamidipohjainen (PA) teknopolymeeri, RAL 7035, väri harmaa, push-fit-asennus.

Vakioversiot

  • MZD-A: mustaoksidoitu teräskohoke, kierteitetty pohjareikä.
  • MZD-p: kierteitetty mustaoksidoitu teräsruuvi, viistetty litteä pää UNI 947: ISO 4753 mukaisesti (ks. Tekniset tiedot).
Yleiset tiedot

Ominaisuudet ja käyttökohteet

Nuppi MZD sisältää mekanismin (ELESA-patentti), joka ruuvattaessa myötäpäivään kunnes lukitus saavutetaan, saavuttaa vaaditun momenttiarvon vapauttamalla sen puristuselementistä (kohoke tai kierteitetty ruuvi).

Nuppia käytetään, kun kohdistettu kiristysmomentti ei saa ylittää tiettyä arvoa.

Momentin välitys nupista puristuselementtiin tapahtuu jousijärjestelmällä, joka estää asetetun momentin ylittymisen. Nupin lukitus avautuu kääntämällä sitä vastapäivään.

Nuppia on testattu 60 000 kiristyssyklissä, ja momenttiarvot pysyivät muuttumattomina.

Toimintatapa

Momentin säätäminen

  • Poista kansi työntämällä ruuvinväännin erityiseen uraan.
  • Nupin tehdasasetus on 0,5 Nm. Momenttiarvon lisäämiseksi tai vähentämiseksi vaihda levyn asentoa aksiaalisesti asteittain siirtämällä keskiruuvia kuusioavaimella (ch = 2.5). Momentin nimellisarvon voi lukea pieneltä kaltevalta tasolta levyllä viitemerkkiä vastaavasti, ja se on säädettävissä välillä 0,2 ja 1 Nm. Momentin nimellisarvon tarkkuus riippuu tarkkuudesta, jolla käyttäjä suorittaa säädön (ks. taulukko). Momentin toistettavuus pysyy rajoissa ± 10 %.
  • Aseta kansi uudelleen paikalleen työntämällä se istukkaan kevyellä paineella.

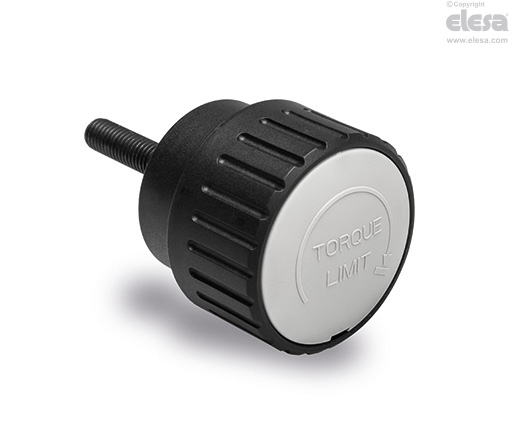

MZD-p - Kierteitetty ruuvi
Asteikkojaotukset kaiverrettu kalteville tasoille
Momentti Nm
Kuva 10.2 – 0.4
Kuva 20.5 – 0.7
Kuva 30.8 – 1.0
Muut toteutukset

Erityistoteutukset pyynnöstä

Puristuselementti kierteillä ja eri tapin pituuksilla.

Elesa
Mallien kaikki oikeudet pidätetään lakien mukaisesti. Mainitse aina lähde, kun toisinnat piirustuksiamme ja valokuviamme.
