GN 3663 Momentinrajoitusnuppi

Alumiinia ja terästä

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Nupin runko

Anodisoitu alumiini, väri musta.

Keskisulkukansi.

Asetaalihartsipohjainen (POM) teknopolymeeri, väri vaaleanharmaa.

Momentinrajoitusmekanismi

Mustaoksidoitu teräs.

Vakioversiot

Mustaoksidoitu puristuselementti, ruuvi, jousi ja painealuslevy.

  • GN 3663 (d2): kierteitetty reikä.
  • GN 3663 (d4 - I): kierreruuvi.

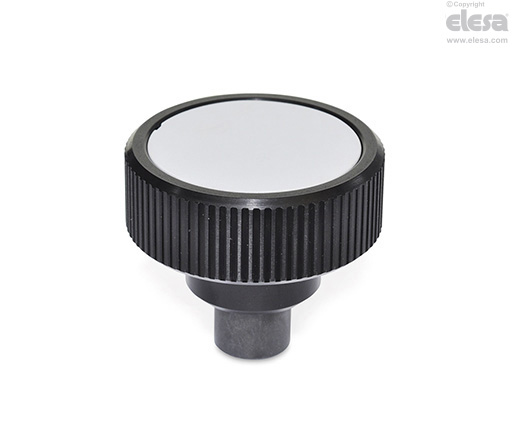

GN 3663 (d<sub>2</sub>) - Messinki-insertti, kierteitetty reikä
Yleiset tiedot

Ominaisuudet ja käyttökohteet

GN 3663 siipinuppia käytetään, kun kohdistettu kiristysmomentti (ks. C# ± 10 % taulukossa) ei saa ylittää ennalta asetettua arvoa.

Momentin välitys siipinupista puristuselementtiin tapahtuu jousijärjestelmällä, joka estää määritellyn momentin ylittymisen. Jos määritetty momentti ylitetään, kuuluu napsaus, joka ilmoittaa enimmäiskiristyksen saavuttamisesta. Mekanismin lukitus avautuu kääntämällä nuppia vastapäivään.

Muut toteutukset

Erityistoteutukset pyynnöstä

  • Toteutukset, joissa on puristuselementti sileällä reiällä.
  • Toteutukset, joissa on puristuselementti erilaisilla kierteillä ja pituuksilla.
  • Momentinrajoituksen erilaiset arvot.
  • Momentinrajoitusnupit vastapäiväiseen kiinnitykseen.
