GN 727 Pyälletyt säätöpyörät

Karan säätöön, alumiinia

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Asennusalusta

Kromattu teräs, mattapinta.

Kiinnitysmutteri

Sinkitty teräs.

Nuppi

Pyälletty alumiiniprofiili, anodisoitu, väri musta.

Liukuholkki

Luonnollinen teräs.

Kansi

Asetaalihartsipohjainen (POM) teknopolymeeri, väri vaaleanharmaa.

Numerointi alustassa

  • 10 merkkiä (D = 27), jotka vastaavat 10 nupin kääntöä.
  • 15 merkkiä (D=34), jotka vastaavat 15 nupin kääntöä.

Jokainen merkki vastaa 1 mm lineaarista liikettä.

Musta laserkaiverrus vastakohtana alustan kromatulle pinnalle.

Numerointi nupissa

  • 50 merkkiä numeroitu 0.1 ... – 0.9.

Jokainen merkki vastaa 0,02 mm aksiaalista liikettä.

Laserkaiverrus vastakohtana nupin mustalle pinnalle.

Vakioversiot

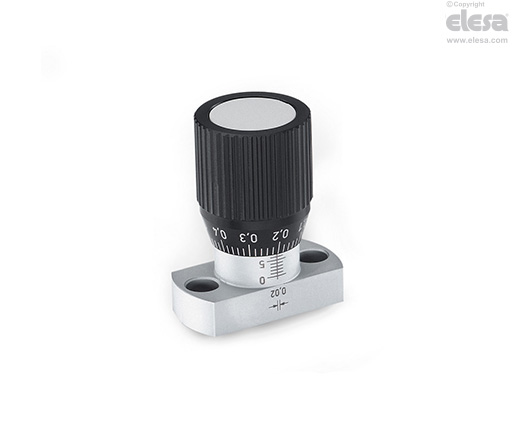

  • GN 727-A: alusta rei’illä asennusruuveille koaksiaalisesti karaan nähden.
  • GN 727-B: alusta rei’illä asennusruuveille kohtisuoraan karan akseliin nähden.
  • GN 727-S1: kiinnitys mutterilla

Asteikkotyypin indeksi:

  • SR: arvot kasvavat kääntämällä myötäpäivään.
  • SL: arvot kasvavat kääntämällä vastapäivään.
Yleiset tiedot

Ominaisuudet

GN 727 säätönupit mahdollistavat aksiaalisen säädön, esimerkiksi rajoitinlaitteissa.

GN 727-S1 toteutus sopii asennettavaksi levyille, joilla on rajoitettu paksuus (välillä 2–8 mm).

Muut toteutukset

Erityistoteutukset pyynnöstä

Sulkukannen pintaan voi tampopainattaa tekstiä, merkkejä, graafisia symboleita jne. eri väreissä.
