PVB. Pneumaattinen lukitsin

Teräs




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

C10 sinkitty teräs.

Alusta

C10 sinkitty teräs.

Kuusiokoloruuvit upotuksella sylinterin tukea varten

Mustaoksidoitu teräs.

Sylinterin tukiholkit

Karkaistu teräs.

Sylinterin runko ja kiinnikkeet

Alumiini.

Työntövipu

AISI 420 ruostumaton teräs.

Pyörivät tapit ja lukitusrenkaat

Hiottu ja karkaistu teräs.

Vakioversiot

  • PVB-AP: avoimella lukitusvivulla ja kahdella taitetulla aluslevyllä.
  • PVB-EP: kiinteällä lukitusvivulla ja pultin pidikkeellä.

Suurin käyttöpaine

6 bar.

Enimmäiskäyttölämpötila

70°C

Kiinnityspultti

Tilattava erikseen.

Yleiset tiedot

Ominaisuudet ja käyttökohteet

Kaikki nivelletyt liitokset voidellaan erikoisrasvalla.

Pneumaattisten PVB-lukitsimien toimintaperiaatteet ovat samat kuin manuaalisessa MVA-ohjauksessa.

Ne on kaikki varustettu magneettisella sylinterillä, joka lähestymiskytkimen avulla PSWX (täytyy tilata erikseen) antaa käyttö- ja/tai ohjausimpulssit aktivoituna.

Kaikki magneettiset sylinterit on varustettu automaattisella paineilmajarrulla takapäässä.

Voitelusuodatinasennuksen käyttäminen on tarpeellista, jotta sylinteri toimii kunnolla pitkään, ja virtauksen säädinten käyttö on suositeltavaa mekaanisten komponenttien pitkän käyttöiän varmistamiseksi.

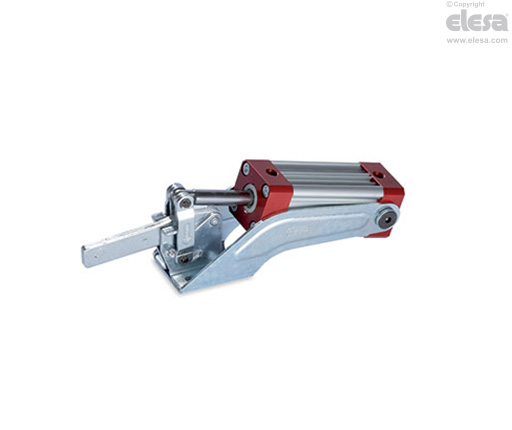

PVB-EP - Kiinteällä lukitusvivulla ja pultin pidikkeellä
