GN 7072.2

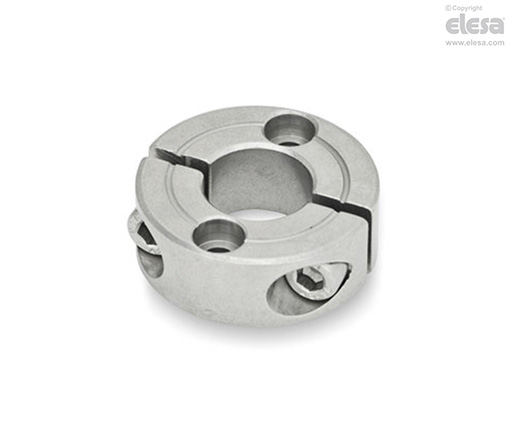

Paikoitusrenkaat
Aksiaaliset kiinnitysreiät, ruostumaton teräs
Pääasialliset eritelmät
Vakioversiot
Sintrattu AISI 316 LHC ruostumaton teräs.
Kiinnitysasennus kahdella AISI 304 ruostumattomalla teräsruuvilla, lieriökanta kuusiokololla.
Kierteitetty läpivientireikä d3 kun d1 = 30 ÷ 36.
Kierteitetty pohjareikä d3 kun d1 ≥ 42.
- GN 7072.2-A: kahdella aksiaalisella sileällä läpivientireiällä.
- GN 7072.2-B: kahdella aksiaalisella reiällä lieriökantaruuveille.
- GN 7072.2-C: kahdella aksiaalisella kierteitetyllä läpivientireiällä.
Yleiset tiedot
Ominaisuudet ja käyttökohteet
GN 7072.2 halkaistut asetinrenkaat asennetaan ja kiinnitetään akseliin kiristämällä ruuvi kunnollisesti. Läpivientireiät mahdollistavat akseleiden aksiaalisen kiinnittämisen pyöriin, hammasvaihteisiin tai konerunkoihin.
Verrattuna yksirunkoisiin asetinrenkaisiin, halkaistut asetinrenkaat voidaan kohdistaa akselille ilman tarvetta pujottaa ne päästä käsin.
Lukitusruuvit d3 voi korvata kiinnitinsarjalla GN 311.
Tekniset tiedot
Asennus akseleille, toleranssi h11.
