GN 617 Indeksitapit

Mustaoksidoitu teräs

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Kierrerunko

Mustaoksidoitu teräs.

Tappi

Mustaoksidoitu teräs karkaistulla päällä.

Ehdotettu toleranssi vastaavalle reiälle = H7.

Lukitusmutteri

Mustaoksidoitu teräs.

Nuppi

Erittäin palautumiskykyinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta tai AISI 303 ruostumaton teräs.

Vakioversiot

  • GN 617-A: nupilla, ilman lukitusmutteria.
  • GN 617-AK: nupilla, lukitusmutterilla.
  • GN 617-G: ilman nuppia, ilman lukitusmutteria.
  • GN 617-GK: ilman nuppia, lukitusmutterilla.

GN 617-G ja GN 617-GK, ilman nuppia, toimitetaan kierteitetyllä käyttötangolla yhdistettäväksi nuppiin asiakkaan pyynnöstä tai tangon yhdistämiseksi koneen käyttömekanismiin.

Lisävarusteet

Mahdolliset lisävarusteet

  • Väliholkit AISI 303 ruostumatonta terästä GN 609.5 tapin asentamiseen ohuille levyille.

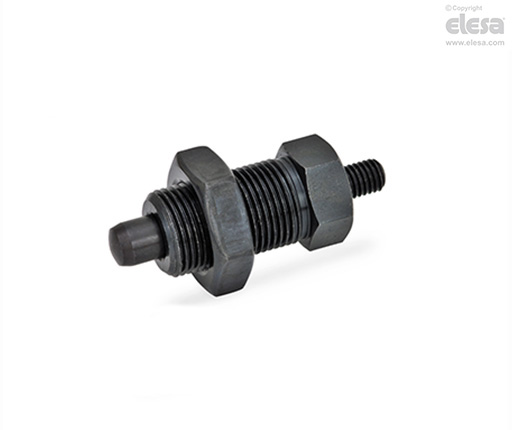

GN 617-GK - Ilman nuppia, lukitusmutterilla
Inch sizes available on request
