CFF. Sarana kapeille ovenkehyksille ja karmeille

Teknopolymeeri

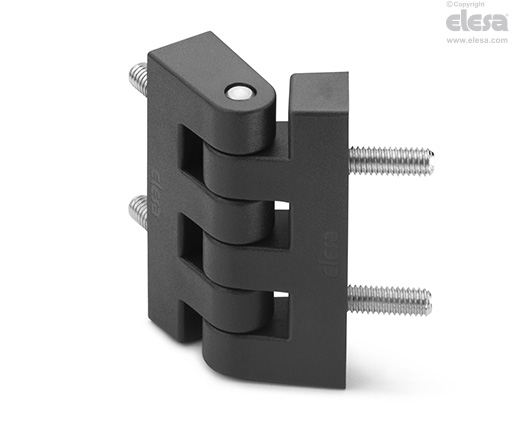

CFF-p

Sarana kapeille ovenkehyksille ja karmeille

Niklatut teräksiset kierretapit

Scroll horizontally

Pääasialliset eritelmät

Erittäin palautumiskykyinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Ruostumaton teräs AISI 303.

CFF-B-p: nikkelöidyt messinkikohokkeet kierrereiällä ja nikkelöidyillä kierteitetyillä terästapeilla.

Yleiset tiedot

Maks. 200° (–10° ja +190°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

Kestävyystestit	Aksiaalinen rasitus		Radiaalinen rasitus		90° kulmarasitus
Kestävyystestit
Kuvaus	Suurin käyttökuorma Ea [N]	Kuorma murtumispisteessä Ra [N]	Suurin käyttökuorma Er [N]	Kuorma murtumispisteessä Rr [N]	Suurin käyttökuorma E90 [N]	Kuorma murtumispisteessä R90 [N]
CFF.30 B-M3	100	1030	150	1190	90	600
CFF.30 p-M3x13	120	900	160	1020	80	560
CFF.30 B-M3-p-M3x13	100	900	150	1020	80	560
CFF.40 B-M4	180	1780	290	1950	150	1160
CFF.40 p-M4x18	170	1490	140	1220	120	710
CFF.40 B-M4-p-M4x18	170	1490	140	1220	120	710
CFF.48 B-M5	370	3250	480	2890	150	1870
CFF.48 p-M5x17	220	2200	370	2480	140	1200
CFF.48 B-M5-p-M5x17	220	2200	370	2480	140	1200
CFF.66 B-M6	310	4660	860	4880	340	2770
CFF.66 p-M6x16	310	2410	590	3520	220	1420
CFF.66 B-M6-p-M6x16	310	2410	590	3520	220	1420
