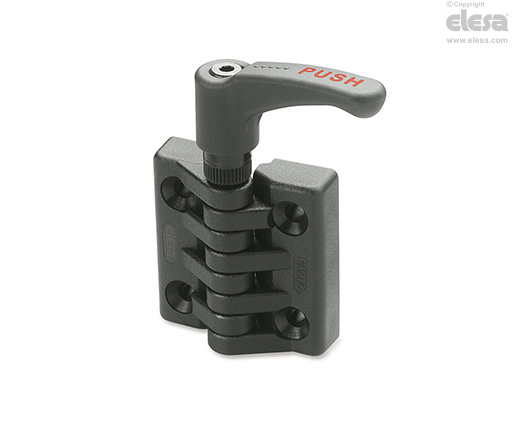

CFA-ERS Bisagras con tope de fricción
Tecnopolímero
Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) de alta resiliencia, color negro, acabado mate.
Perno de rotación
Acero pavonado.
Ejecución estándar
Agujeros pasantes para tornillos de cabeza avellanada plana.
Empuñadura regulable para sujeción
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Escritura en rojo "PUSH" tampografiada en la palanca (evitar el contacto con disolventes, alcohol o detergentes que contengan alcohol).
Tornillos de retención en acero pavonado, muelle de retorno de acero inoxidable AISI 302.
Inserto de acero pavonado con agujero ciego roscado (CFA.49 y CFA.65) o de latón (CFA.97).
Información general
Ángulo de rotación (valor aproximado)
Máx. 215º (-35 y +180, considerando 0º cuando las dos superficies conectadas a la bisagra están en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación para no comprometer las prestaciones mecánicas de la bisagra.
Características y aplicaciones
La bisagra con tope de fricción CFA+ERS permite regular la posición deseada de apertura y de cierre de la puerta, además de bloquear de la puerta en cualquier posición dentro del campo de rotación de 215°.
Instrucciones de uso
Instrucciones de uso
El efecto de fricción se obtiene al bloquear los dos cuerpos de la bisagra mediante la empuñadura regulable especial. Para accionar el mecanismo de ajuste, presionar la empuñadura (PUSH) hacia abajo. Al soltar la palanca, el muelle desembraga el dentado y la empuñadura vuelve a la empuñadura inicial permitiendo que continúe libremente la rotación de la puerta sin obstaculizar las maniobras del operador incluso si se produjeran golpes accidentales. La gran cantidad de dientes dentro de la empuñadura regulable garantiza la posibilidad de rotación incluso cuando el ángulo de maniobra de la palanca se encuentra limitado.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
Para los datos de resistencia, véase los correspondientes productos de la serie CFA..
