MSX.
Kit morsetti di sostegno
Tecnopolimero
Specifiche principali
Componenti standard
- MSX-B base di supporto:
tecnopolimero a base poliammidica (PA), rinforzato fibra vetro, colore nero, finitura mat.
Bloccaggio tramite dado e vite M5 a testa cilindrica con cava esagonale in acciaio INOX.
- MSX-C morsetto a croce:
tecnopolimero a base poliammidica (PA), rinforzato fibra vetro, colore nero, finitura mat.
Bloccaggio tramite dadi e viti M5 a testa cilindrica con cava esagonale in acciaio INOX.

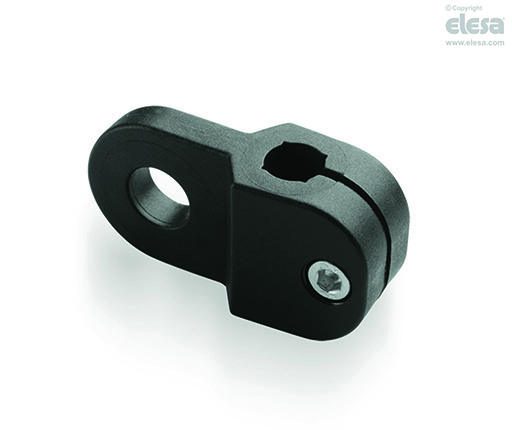

- MSX-TA-TB-TC-TD-TE-TF morsetti porta dispositivo:
tecnopolimero a base poliammidica (PA), rinforzato fibra vetro, colore nero, finitura mat.
Bloccaggio tramite dado e vite M5 a testa cilindrica con cava esagonale in acciaio INOX.
Informazioni generali
Caratteristiche e applicazioni
Il profilo dei fori dei morsetti di sostegno serie MSX. consente di utilizzare sia tubi a sezione tonda sia tubi a sezione quadra; questi ultimi impediscono eventuali rotazioni indesiderate dei vari elementi (vedi fig.1).
Istruzioni d’uso
Istruzioni per il montaggio
- Fissare il supporto base per mezzo di 2 viti M6 a testa cilindrica con cava esagonale (escluse dalla fornitura).
- Inserire, in posizione verticale oppure orizzontale, il tubo di collegamento nel foro del supporto base e bloccarlo serrando l’apposita vite. Coppia di serraggio consigliata 5Nm.
- Inserire il morsetto a croce che permette il montaggio di un altro tubo di collegamento.
- Inserire il tubo di collegamento nel foro del morsetto a croce.
- Montare sul tubo di collegamento l'apposito morsetto porta dispositivo scelto tra i sei disponibili. Dopo aver posizionato i componenti, fissarne la posizione agendo sulle viti. Coppia di serraggio consigliata 5 Nm.
