GN 412.1 Bride de positionnement

Alliage de zinc

Sélectionner le type




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Alliage de zinc moulé sous pression, revêtement en rèsine époxy couleur noire, finition mate.

Vis de pression

Acier bruni avec embout en laiton.

Exécutions standards

  • GN 412.1-1: pour fixation frontale, avec trous passants pour vis à tête cylindrique à six pans creux.
  • GN 412.1-2: pour fixation postérieure, avec trous borgnes filetés.
Informations générales

Caractéristiques et applications

Les brides de positionnement GN 412.1 sont adaptées par exemple pour la fixation des doigts d'indexage ou des éléments antivibratoires.

Pour un positionnement optimal de l'embout des doigts d'indexage à ressort utiliser les douilles de positionnement à six pans creux GN 412.2 ou à tête conique GN 412.3.

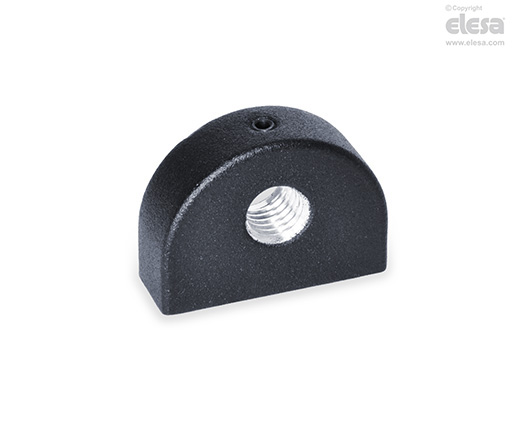

GN 412.1-2 - Avec trous borgnes filetés
Elesa
Tous droits de propriété des modèles réservés. Ne pas reproduire les dessins et les photos sans en citer la source.
