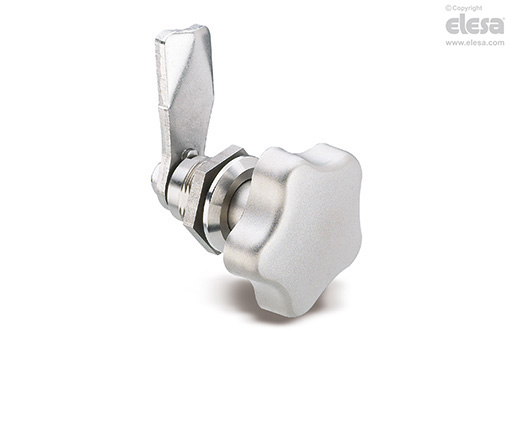

VCML Kalustelukko kielellä
nupilla, ruostumatonta terästä
Pääasialliset eritelmät
Nuppi
AISI CF-8 ruostumaton teräs, hiekkapuhallettu mattapinta.
Staattori
Ruostumaton teräs AISI 303.
Tiivisterengas
Silikonia käytetään suoraan staattorin pään takaosaan.
Mutteri
M22x1.5 AISI 303 ruostumatonta terästä.
Sulkuvipu
Ruostumaton teräs AISI 304.
Poimuinen aluslevy
Ruostumaton teräs.
Ruuvi
M6x10 ruostumaton teräs.
Sisätiiviste
NBR-synteettinen kumi.
Kääntökulma
90°.
IP-suojaus
IP 65 suojausluokka, noudattaa vaatimuksia EN 60529
Yleiset tiedot
Ominaisuudet ja käyttökohteet
Kiinnitysalue välillä 6 – 50 millimetriä.
Sisäinen O-rengas ehkäisee veden pääsyn.
Toimintatapa
Asennusohjeet

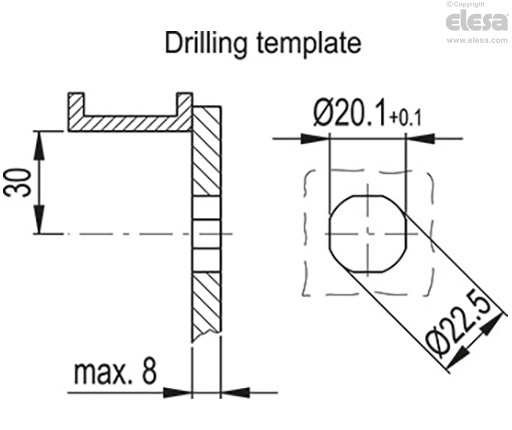

- Poraa reikä oveen porausmallineen mukaan siten, että akseli on 30 mm etäisyydellä oven kehyksestä.
- Työnnä salvan runko edestä käsin oven reikään ja ruuvaa kierteitettyyn mutteriin.
- Työnnä sisään lukitusvipu kierteitetyllä ruuvilla.
