GN 119.3 Epäkeskosalpa kahvalla
Kahvalla ja avaimella, sinkkivalua
Pääasialliset eritelmät
Kahva
Valettu sinkkiseos.
Roottori, salpanokka, ruuvi, aluslevy, jousialuslevy ja mutteri M22x1.5 sinkittyä terästä. Välielementit alumiinia.
Vakioversiot
- GN 119.3-DK: kolmioura avaimelle.
- GN 119.3-VK7: 7 neliöura avaimelle.
- GN 119.3-VDE: ura kaksisiipiselle avaimelle.
- SW-indeksi: kahva RAL 9005, väri musta.
- SR-indeksi: kahva RAL 9006, väri harmaa.
Tiivisterengas
NBR-synteettinen kumi.
Avaimet (täytyy tilata erikseen)
Valettu sinkkiseos, epoksihartsipinnoite, RAL 9005, väri musta, mattapinta.
- Kolmiouralla, GN 119.2-86-DK7-SW (koodi GN.38701).
- Neliöuralla 7x7, GN 119.2-86-VK7-SW (koodi GN 38706).
- Kaksisiipisellä uralla, GN 119.2-86-VDE5-SW (koodi GN.38711).
Yleiset tiedot
Ominaisuudet ja käyttökohteet
GN 119.3 kahvoissa salpanokalla on 10 mm sisäänvetoalue.
Sisäinen O-rengas ehkäisee nesteiden, pölyn jne. pääsy oven läpi.
Toimintatapa
Asennusohjeet

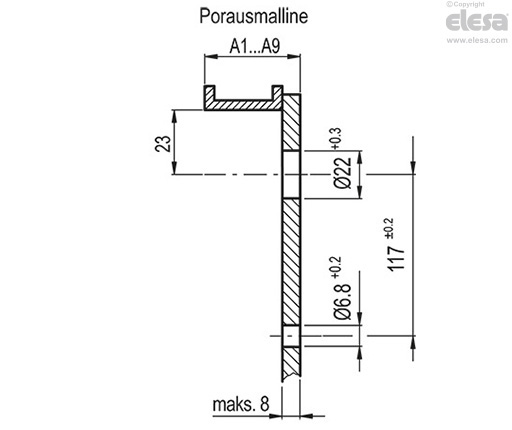

- Poraa reikä oveen porausmallineen piirustuksen mukaan siten, että akseli on 23 mm etäisyydellä oven kehyksestä.
- Työnnä salvan runko edestä käsin oven reikään ja ruuvaa kierteitettyyn mutteriin.
- Työnnä välielementti ja nokka sisään kiinnittäen ne kierteitetyllä ruuvilla.
