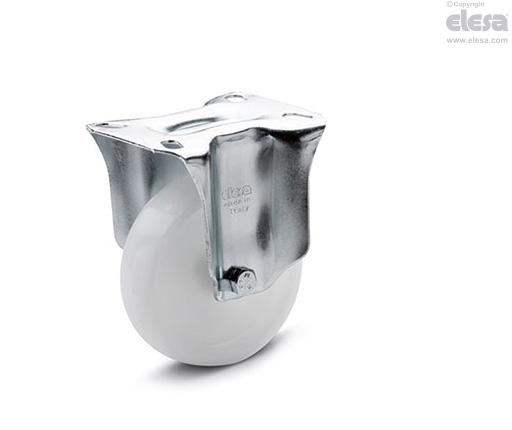

RE.F8-PBL-N

Yksiosaiset kääntyvät tukipyörät teräskannattimella

Kiinteä levykiinnike, ilman jarrua

Pyörän runko

Polyamidipohjainen (PA) teknopolymeeri.

Vierintäkäyttö

Keskiö läpivientireiällä.

Kiinteä levykiinnike

Sinkitty teräslevy, kannatin on suunniteltu kestämään enintään 3 000 N kuormia.

Kääntyvä levykiinnike

Sinkitty teräslevy, kannatin on suunniteltu kestämään enintään 3 000 N kuormia. Kaksoiskuularadan olemassaolo sekä levyn ja sisäänrakennetulla tapilla varustetun kuularadan välinen suora kosketus takaa eriomaisen käytettävyyden. Ei vaadi huoltoa. Se käsittää seuraavat (ks. kuva 1):

1. kiinnityslevy: elektrolyyttisesti sinkitty teräslevy;
2. haarukka: elektrolyyttisesti sinkitty teräslevy;
3. kuulalaakerirengas: elektrolyyttisesti sinkitty teräslevy;
4. keskitappi: liitetty levyyn, uudelleenlaipoitus kylmänä;
5. pyörimisjärjestelmä: kaksinkertainen rasvalla voideltu kuularata;
6. pölytiiviste: RAL 7015, tummanharmaa teknopolymeeri, saatavissa vain SBL- ja SBF-toteutuksille.

Jarru

Kokonaisjarru, joka lukitsee pyörän ja kannattimen pyörimisen. Optimoidut mitat ja sisäänvedettävä poljin takaavat mahdollisimman vähäisen tilan tarpeen ja parhaan toimintahelppouden. Jousi karkaistua hiiliterästä.

Vakioversiot

• PBL: kiinteä levykiinnike, ilman jarrua.

• SBL: kääntyvä levykiinnike, ilman jarrua.

• SBF: kääntyvä levykiinnike, jarrulla.

• FBL: kääntyvä levykiinnike ja keskiläpivientireikä, ilman jarrua.

• FBF: kääntyvä levykiinnike ja keskiläpivientireikä, jarrulla.
