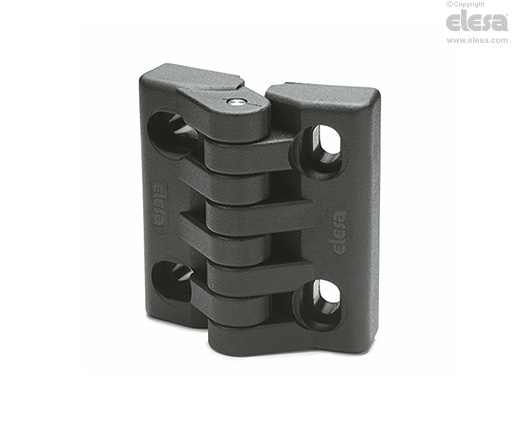

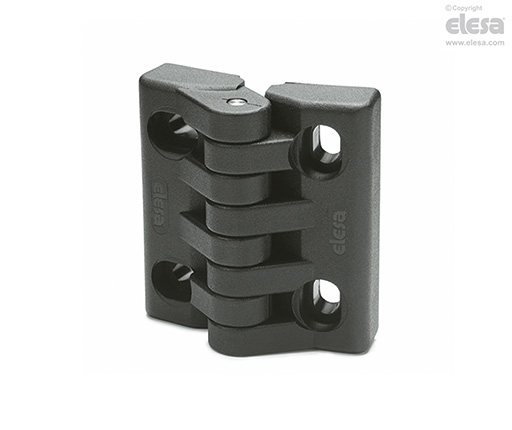

CFA-SL
Saranat pitkittäisillä säätörei’illä
Teknopolymeeri
Pääasialliset eritelmät
Materiaali
Erittäin palautumiskykyinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.
Pyörivä tappi
Ruostumaton teräs AISI 303.
Vakioversiot
Pitkittäisläpivientireiät lieriökantaruuveille, jotka mahdollistavat säädön kiinnityksen aikana.
- CFA-SL-H: vaakasuoriin säätöihin.
- CFA-SL-V: pystysuoriin säätöihin.
- CFA-SL-HV: sekä vaaka- että pystysuoriin säätöihin.
Yleiset tiedot
Kääntökulma (likimääräinen arvo)
Maks. 215° (–35° ja +180°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).
Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.
Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.
| Kestävyystestit | |||||
| Aksiaalinen rasitus | Radiaalinen rasitus | 90° kulmarasitus | |||
 |  |  | |||
| Suurin käyttökuorma Ea [N] | Kuorma murtumispisteessä Ra [N] | Suurin käyttökuorma Er [N] | Kuorma murtumispisteessä Rr [N] | Suurin käyttökuorma E90 [N] | Kuorma murtumispisteessä R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
