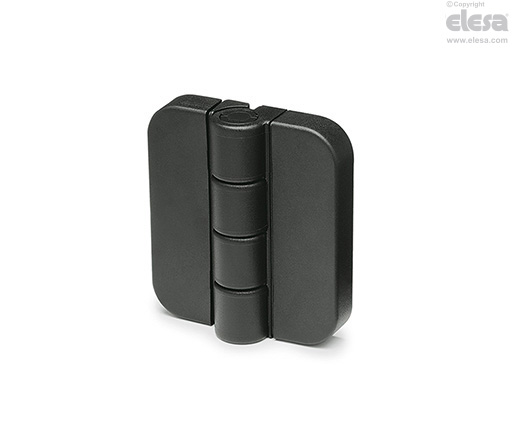

CFQ. Saranat ruuvikansilla

Teknopolymeeri

Valitse tyyppi




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Asetaalihartsipohjainen (POM) teknopolymeeri, väri musta, mattapinta.

Pyörivä tappi

Asetaalihartsipohjainen (POM) teknopolymeeri, väri musta.

Ruuvikannet

Polyesteripohjainen (PBT) teknopolymeeri, väri musta, mattapinta, pika-asennettava kokoonpano.

Vakioversiot

  • CFQ-SH: läpivientireiät uppokantaruuveille.
  • CFQ-CH: läpivientireiät lieriökantaruuveille.
  • CFQ-EH: läpivientireiät kuusiokantaruuveille.
Yleiset tiedot

Kääntökulma (likimääräinen arvo)

Maks. 195° (–15° ja +180°, jossa 0° on tila, kun toisiinsa liittyvät pinnat ovat samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

CFQ-SH - Läpireiät uppokantaruuveille
CFQ-SH - Läpireiät uppokantaruuveille
Kestävyystestit
Aksiaalinen rasitusRadiaalinen rasitus90° kulmarasitus
CFQ-SH - Läpireiät uppokantaruuveilleCFQ-SH - Läpireiät uppokantaruuveilleCFQ-SH - Läpireiät uppokantaruuveille
Suurin käyttökuormaKuorma murtumispisteessäSuurin käyttökuormaKuorma murtumispisteessäSuurin käyttökuormaKuorma murtumispisteessä
Ea [N]Ra [N]Er [N]Rr [N]E90 [N]R90 [N]
30012203501970290720
Elesa
Mallien kaikki oikeudet pidätetään lakien mukaisesti. Mainitse aina lähde, kun toisinnat piirustuksiamme ja valokuviamme.
