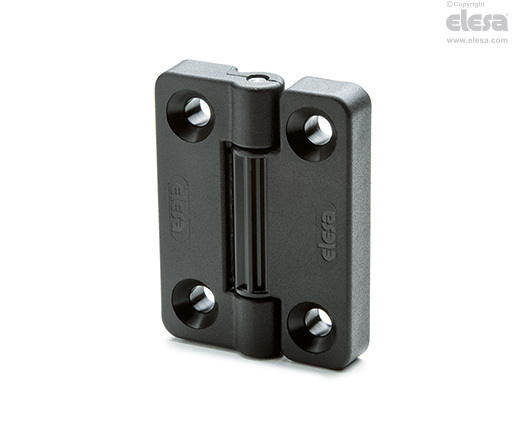

CFV-SH

Portaittain asemoituva sarana

Läpireiät uppokantaruuveille

Kääntökulma (likimääräinen arvo)

Maks. 210° (–90° ja +120°, jossa 0° on tila, kun toisiinsa liittyvät pinnat ovat samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Lukituslaite (ELESA-patentti) mahdollistaa neljä eri oven lukitusasentoa (–90°, 0°, +70° ja +115°).

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

Vastusmomentti

Kaikissa lukitusasennoissa taataan vastemomentti noin 3 Nm (momentti, joka tulee kohdistaa saranan lukituslaitteen vapauttamiseksi).

Sarana on testattu yli 20 000 avaus- ja sulkemissyklillä, ja sen vastemomentin arvo pysyi muuttumattomana.





Kestävyystestit	Aksiaalinen rasitus		Radiaalinen rasitus		70° ja 115° kulmarasitus		90° kulmarasitus		Vastusmomentti
Kuvaus	Suurin käyttökuorma Ea [N]	Kuorma murtumispisteessä Ra [N]	Suurin käyttökuorma Er [N]	Kuorma murtumispisteessä Rr [N]	Suurin käyttökuorma E70 ja 115 [N]	Kuorma murtumispisteessä R70 ja R115 [N]	Suurin käyttökuorma E90 [N]	Kuorma murtumispisteessä R90 [N]	[Nm]
CFV.65 SH-6	1320	4480	2070	5060	2150	3170	1630	3380	3
CFV.65 EH-6	1520	3840	1940	4900	1430	3660	970	3140	3
