CFMY Pois nostettavat saranat

SUPER-teknopolymeeri




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Lasikuituvahvisteinen polyamidipohjainen (PA) SUPER-teknopolymeeri, väri musta, mattapinta.

Pyörivä tappi

Itsevoiteleva lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta.

Vakioversiot

Läpivientireiät uppokantaruuveille.

  • CFMY-D: kääntötappi kiinnitetty oikeaan saranan runkoon.
  • CFMY-S: kääntötappi kiinnitetty vasempaan saranan runkoon.

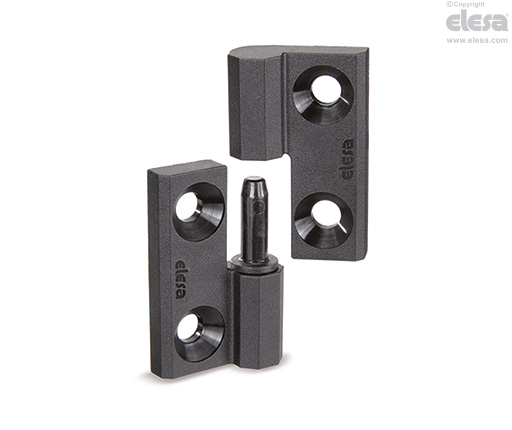

CFMY-S - Tappi kiinnitetty vasempaan runkoon
Yleiset tiedot

Kääntökulma (likimääräinen arvo)

Maks. 270° (–90° ja +180°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

CFMY-S - Tappi kiinnitetty vasempaan runkoon
KestävyystestitAksiaalinen rasitusRadiaalinen rasitus90° kulmarasitus
CFMY-S - Tappi kiinnitetty vasempaan runkoonCFMY-S - Tappi kiinnitetty vasempaan runkoonCFMY-S - Tappi kiinnitetty vasempaan runkoon
KuvausStaattisen kuorman maks. raja
Sa [N]
Staattisen kuorman maks. raja
ra [N]
Staattisen kuorman maks. raja
S90 [N]
CFMY.40800500400
CFMY.5012001100700
CFMY.60205016001250

Maksimi staattinen kuorma on arvo, jonka ylittyessä materiaali saattaa murtua heikentäen näin saranan toiminnallisuutta. Kyseisen sovelluksen merkityksen ja turvallisuustason mukaisesti tulee tähän arvoon luonnollisesti soveltaa sopivaa tekijää.
