GN 474.3

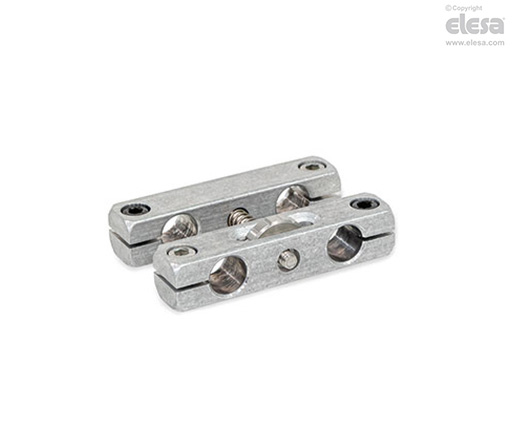

Morsetti di sostegno paralleli con albero regolabile
Alluminio
Specifiche principali

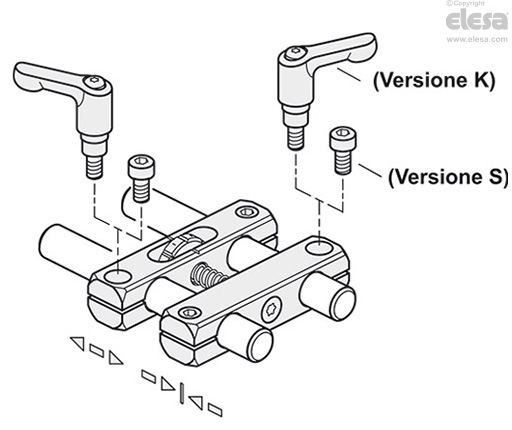

Versioni
- Versione K: con due maniglie a ripresa e due viti a testa cilindrica
- Versione S: con quattro viti a testa cilindrica
Morsetto di sostegno
Alluminio
- Rettificato, finitura matt MT
- Anodizzato, colore nero ELS
Maniglie a ripresa (versione K)
- Lega di zinco pressofusa
Rivestimento resina epossidica
Colore argento, RAL 9006, finitura mat.
- Inserto filettato e vite di fissaggio
Acciaio INOX AISI 303
Rotella di regolazione
Acciaio INOX AISI 303
Rondella di spinta
Plastica
Viti a testa cilindrica ISO 4762
Acciaio INOX AISI 304
- 2 annerite chimicamente (versione S)
- 2 con finitura liscia (versione K / versione S)
Vite a testa svasata ISO 14581
Acciaio INOX AISI 304
Molla
Acciaio per molle AISI 301
Informazioni generali
Caratteristiche e applicazioni
I morsetti di sostegno paralleli con albero regolabile GN 474.3 vengono utilizzati per la regolazione di strumenti di prova o di misura.
Per le regolazioni grossolane in millimetri si allentano due punti di serraggio contigui in modo da poter spostare rapidamente la barra. In caso d'impiego di aste o tubi di collegamento MSM-T nel tipo LS con scala longitudinale, la scala garantisce l'orientamento durante la preimpostazione.

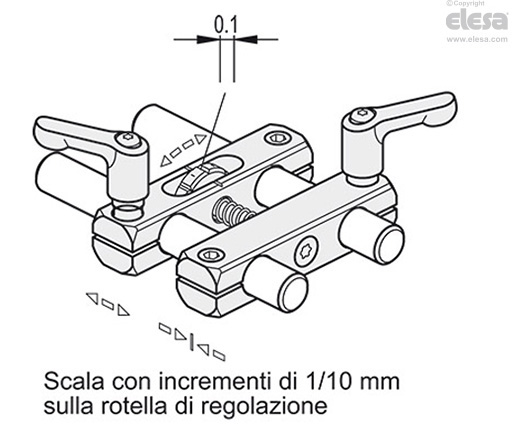

Per le regolazioni di precisione si allentano due punti di serraggio diametralmente opposti. La posizione relativa delle aste o dei tubi di collegamento può essere impostata con la rotella di regolazione. È possibile leggere la distanza di regolazione in incrementi di 0,1 mm sulla zigrinatura della rotella. La molla integrata elimina il gioco nella regolazione.
| Assemblaggio | ||
|---|---|---|
 | ||
| Punti di serraggio invertiti | Morsetto di sostegno mobile, angolare e punto di serraggio invertiti | Morsetto di sostegno fisso, angolare e punto di serraggio invertiti |
 |  |  |
