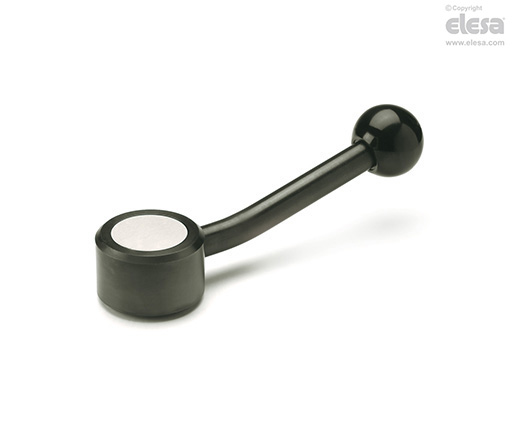

GN 125
Maniglie a ripresa
Acciaio
Specifiche principali
Corpo leva
Acciaio brunito.
Impugnatura
Duroplasto a base fenolica (PF), colore nero, finitura lucida, PLX.386.
Calottina coprimozzo
Alluminio anodizzato, colore naturale.
Esecuzioni standard
Elemento di serraggio in acciaio brunito, molla di richiamo in acciaio trattato.
- GN 125-D: braccio leva dritto, foro filettato o vite filettata di lunghezza come indicato in tabella.
- GN 125-E: braccio leva inclinato di 15°, foro filettato o vite filettata di lunghezza come indicato in tabella.
Informazioni generali
Caratteristiche e applicazioni
Particolarmente indicata quando l'angolo di manovra della leva è limitato per ragioni di ingombro.
Altre esecuzioni
Esecuzioni speciali a richiesta
Maniglie a ripresa in acciaio INOX AISI 303.
Istruzioni d'uso
Istruzioni d'uso
Per la ripresa durante il serraggio sollevare la leva per disimpegnare la dentatura dell'elemento di serraggio e riportarla nella posizione di partenza. Rilasciando la leva, la molla di richiamo rimette automaticamente in presa la dentatura.
