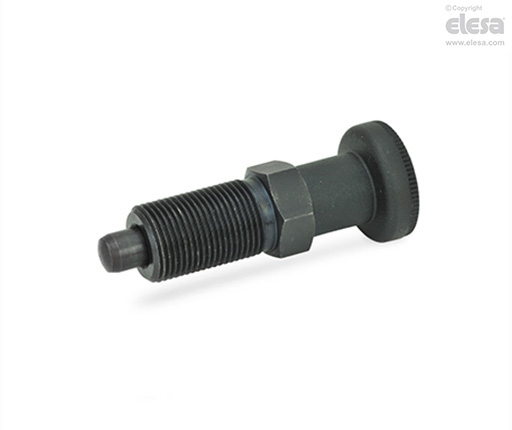

GN 617-A

Pistoncini di posizionamento a molla

Con manopola, senza controdado

Corpo filettato

Acciaio brunito.

Puntale

Acciaio brunito con estremità temprata.

Tolleranza consigliata per foro accoppiamento puntale = H7.

Controdado

Acciaio brunito.

Manopola

Tecnopolimero a base poliammidica (PA), alta resilienza, colore nero, finitura mat o acciaio INOX AISI 303.

Esecuzioni standard

• GN 617-A: con manopola, senza controdado.

• GN 617-AK: con manopola, con controdado.

• GN 617-G: senza manopola, senza controdado.

• GN 617-GK: senza manopola, con controdado.

GN 617-G e GN 617-GK sono privi di manopola ma presentano l'estremità terminale filettata per il montaggio di una qualsiasi manopola o per il collegamento con un qualsiasi altro organo di macchina.
