GN 514-A-A4

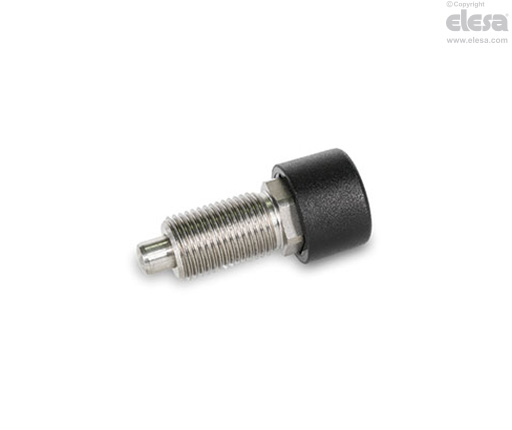

Pistoncini di posizionamento a molla

Con manopola in plastica, senza controdado

Caratteristiche e applicazioni

I pistoncini di posizionamento GN 514 basano il proprio funzionamento sul meccanismo cardioide. Garantiscono un funzionamento estremamente ergonomico che richiede solo una pressione ripetuta della manopola. Grazie al loro principio di funzionamento sono adatti all'uso in condizioni difficili e, se necessario, possono essere facilmente protetti contro il funzionamento improprio.

Il puntale viene innanzitutto portato in posizione sporgente premendo la manopola. In questa posizione, il meccanismo cardioide si innesta automaticamente per bloccare il pezzo. Una nuova pressione sulla manopola sblocca il meccanismo, poiché il puntale si ritrae automaticamente per effetto della forza della molla una volta rilasciato il pulsante. Il puntale non deve essere sottoposto a forze assiali e deve potersi spostare agevolmente.

La versione in acciaio INOX è adatta ad applicazioni in ambienti altamente corrosivi grazie ai materiali A4 utilizzati.



Descrizione del funzionamento

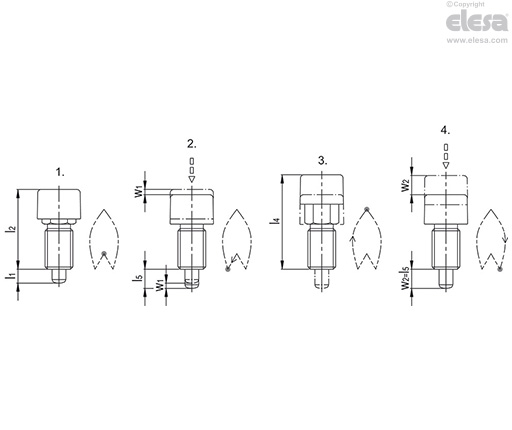

• In posizione sporgente, il puntale sporge di una distanza corrispondente a l₁ ed è bloccato.

• La manopola viene premuta per una distanza corrispondente a w₁, sbloccando il puntale.

• Il puntale viene quindi retratto dalla molla di compressione e mantenuto in posizione retratta.

• La manopola viene premuta per una distanza corrispondente a w₂ e, dopo il rilascio, si blocca nuovamente nella posizione sporgente.
