CFAX.
Charnières
Goujon de rotation en technopolymère
Spécifications principales
Matière
Technopolymère à base de polyamide (PA) à haute résilience, couleur noire, finition mate.
Goujon de rotation
Technopolymère à base acétalique (POM), couleur noire.
Exécutions standards
- CFAX-B: douilles en laiton nickelé avec trou fileté.

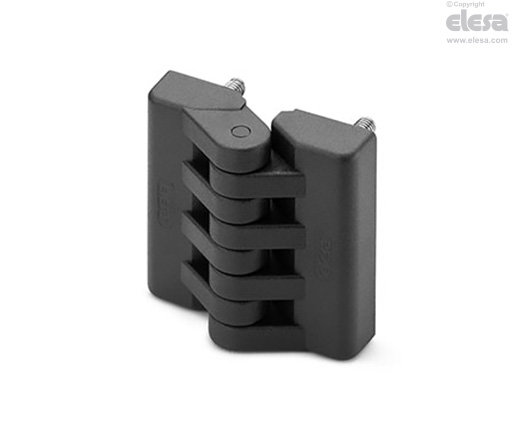

- CFAX-p: tiges filetées en acier nickelé.
- CFAX-SH: trous passants avec siège pour vis à tête fraisée plate.
- CFAX-CH: trous passants avec siège pour vis à tête cylindrique.
Informations générales
Angle de rotation (valeur approximative)
Max 215° (-35° + 180° étant 0° la condition de co-planéité des surfaces interconnectées).
Evitez de dépasser l'angle limite de rotation pour ne pas compromettre les performances mécaniques de la charnière.
Pour choisir le modèle et la quantité de charnières convenables à votre application voir les Indications Générales.
| Essais de résistance | Sollicitation Axiale | Sollicitation Radiale | Sollicitation avec angle de 90° | |||
 |  |  | ||||
| Description | Charge maximum d'exercice Ea [N] | Charge de rupture Ra [N] | Charge maximum d'exercice Er [N] | Charge de rupture Rr [N] | Charge maximum d'exercice E90 [N] | Charge de rupture R90 [N] |
| CFAX.40 B-M4 | 200 | 1850 | 240 | 2000 | 100 | 560 |
| CFAX.40 SH-4 | 130 | 1870 | 290 | 1800 | 280 | 1370 |
| CFAX.40 CH-4 | 137 | 1340 | 230 | 1580 | 180 | 1200 |
| CFAX.49 B-M5 | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49 p-M5x14 | 370 | 3070 | 360 | 2400 | 200 | 900 |
| CFAX.49 SH-5 | 300 | 2660 | 310 | 2600 | 320 | 2240 |
| CFAX.49 CH-5 | 360 | 2480 | 310 | 2270 | 250 | 1460 |
| CFAX.65 B-M6 | 640 | 4000 | 690 | 4400 | 220 | 1400 |
| CFAX.65 p-M6x18 | 510 | 5800 | 460 | 4500 | 220 | 3190 |
| CFAX.65 SH-6 | 520 | 4300 | 720 | 4800 | 240 | 3760 |
| CFAX.65 CH-6 | 510 | 3700 | 490 | 5200 | 260 | 2870 |
