HCK-S Indicateurs de niveaux électriques

Caractéristiques et applications

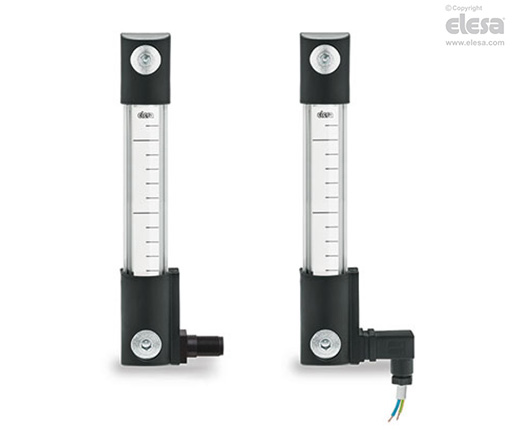

L’indicateur de niveau HCK-S avec la sortie latérale du connecteur permet de réduire au minimum le niveau d’intervention du capteur.

En cas d’utilisation d’une rallonge avec connecteur coudé, la direction de sortie du câble est illustrée à la Fig. 1.

Données techniques

Au cours de tests de laboratoire effectués pendant un temps relativement limité avec les liquides suivants à une température de 23°C: huile minérale type CB68 (selon ISO 3498) pour HCK, huile minérale type CB68 (selon ISO 3498) eau ou solutions contenant eau/ glycoles ( 50%) pour HCK-GL, des valeurs d'étanchéité supérieures à 35 bars ont été obtenues.

En présence d’autres fluides et en conditions de températures et de pression différentes il est nécessaire de vous adresser au service technique ELESA.

Dans tous les cas, il est conseillé de vérifier que les conditions réelles de fonctionnement soient convenables aux caractéristiques du produit.

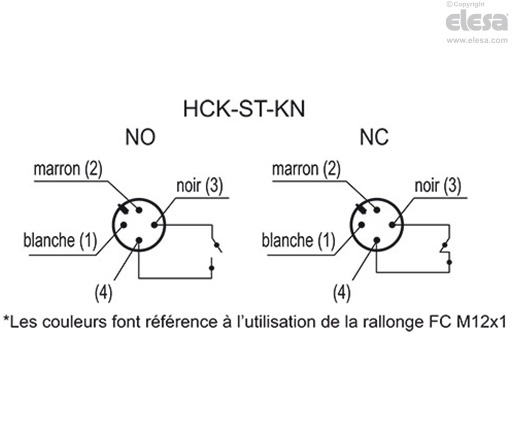

Fonctionnement du capteur de température MAX

• NO: le contact électrique se ferme une fois que la température pré-déterminée de 80°C est atteinte.

• NC: le contact électrique s'ouvre une fois que la température pré-déterminée de 80°C est atteinte.

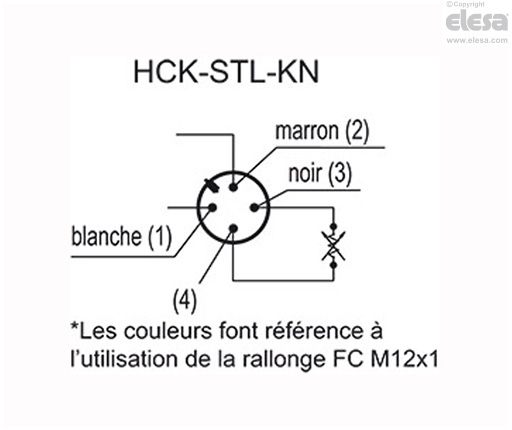

Fonctionnement de la sonde électrique de température (STL)

Le principe de fonctionnement de la sonde de température se base sur la variation de la valeur de résistance de l'élément en platine. Le résistor a une résistance de 100 ohm à une température de 0°C et une résistance nominale de 138.4 ohm à 100°C.

La relation entre température (T) et résistance (R) est à peu près linéaire en présence d'un écart de température limité, par exemple, si l'on considère que de 0° et 100°C la relation est linéaire, l'erreur d'approximation à 50°C est de 0.4°C.

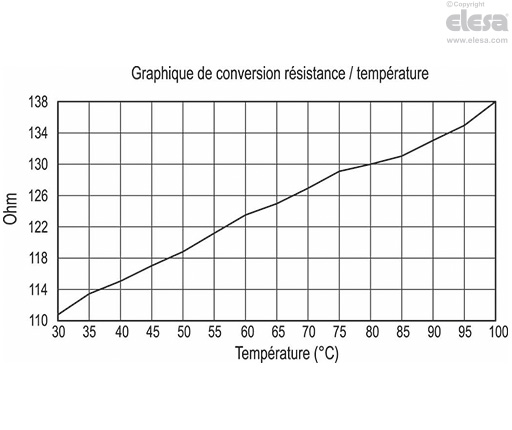

Si une mesure plus précise est nécessaire, il faut intervenir sur la courbe résistance/température en la rendant plus linéaire selon la relation indiquée à la norme ITS 90 - International Temperature Standard 90. Dans le graphique, la relation résistance/température obtenue au cours de tests de laboratoire, mesure directement la valeur de résistance sur les contacts. Nous vous suggérons toutefois, de caler le système afin de compenser d'éventuelles dissipations de chaleur et la résistance des câbles.

La variation de température de 1 °C entraîne une variation de la résistance de la sonde de 0,384 ohm. Par conséquent, la plus petite erreur de mesure de la résistance (si par exemple, on ne tient pas compte de la résistance des câbles de connexion à la sonde) se traduit pas une erreur significative de la mesure de la température.

De plus, afin d'éviter des erreurs de signal en sortie de la sonde, dus à des interférences externes, il est important de tenir les câbles de la sonde loin des câbles électriques, des moteurs, des mécanismes électriques et des autres dispositifs qui peuvent causer des interférences magnétiques et électriques. Nous vous suggérons d'adopter des câbles à blindage totale.

De plus, lors de l’utilisation de câbles de connexion longs, s’assurer que le dispositif de mesure et de réception du signal soit préparé pour compenser la résistance propre aux câbles.







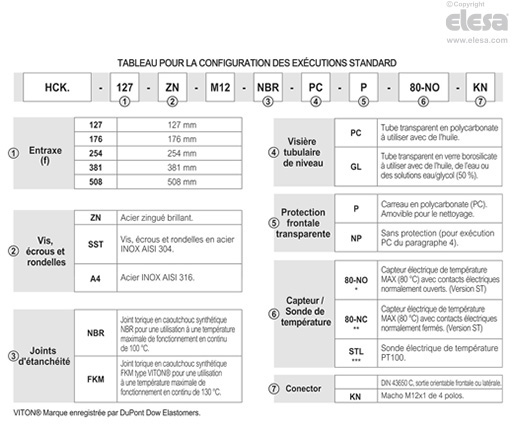

Exécutions spéciales sur demande

• Voyant de niveau à colonne transparente en méthacrylate de méthyle (PMMA) pour utilisation max 70°C.

• Indicateurs avec visibilité de niveau (valeur « e ») jusqu'à 1429 mm et trous de fixation avec entraxes (valeur « f ») jusqu'à 1500 mm.

• Joints d'étanchéité en matière spéciale selon les spécificités du client.

• Vis spéciale avec robinet en laiton nickelé à monter sur l'extrémité inférieure pour maintenance éventuelle qui permet le retrait de l'indicateur.

Accessoires sur demande

FC-M12x1: extensions avec un connecteur axial femelle M12 à 4 pôles.

Instruction d’assemblage du connecteur femelle

• Détachez le connecteur de l’indicateur en dévissant la vis de fixation placée sur le connecteur, enlevez le porte-contact et desserrer le serre-câble.

• a) HCK-ST: enficher le câble dans le connecteur (connecteur standard) et relier les fils au système de support 3 et à la masse (4) pour le fonctionnement du capteur de température MAX.
b) HCK-STL: enficher le câble dans le connecteur (connecteur standard) et relier les fils au système de support 3 et à la masse (4) pour le fonctionnement de la sonde de température

• Assemblez par pression et à la position voulue les porte-contacts dans les connecteurs.

• Revissez le connecteur à l’indicateur et ensuite serrez le serre-câble.
