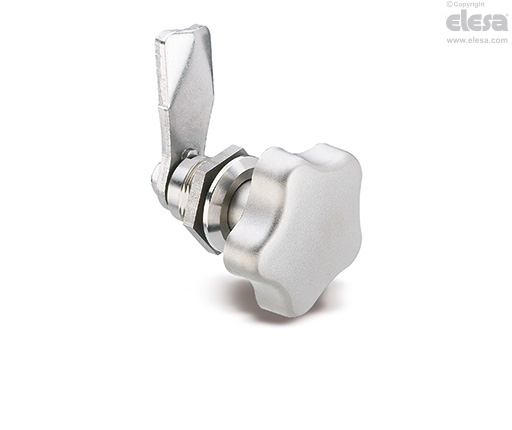

VCML Verrou quart de tour
Petit volant en acier INOX
Spécifications principales
Petit volant
Acier INOX AISI CF-8, finition mate sablée.
Stator
Acier INOX AISI 303.
Joint d’étanchéité
Silicone appliqué directement sous la tête du stator.
Ecrou
M22x1.5 en acier INOX AISI 303.
Levier de fermeture
Acier INOX AISI 304.
Rondelle ondulée
Acier INOX.
Vis
M6x10 en acier INOX.
Joint d'étanchéité intérieur
Caoutchouc synthétique NBR.
Angle de rotation
90°.
Protection IP
Degré de protection IP 65 selon le tableau EN 60529
Informations générales
Caractéristiques et applications
Possibilité de blocage de 6 à 50 millimètres.
La présence d'un joint d'étanchéité interne prévient le passage d'eau dans le portillon.
Accessoires
Accessoires sur demande
Outil GN 123 pour perforer et faciliter l'exécution du gabarit de perçage.
Instructions d'emploi
Instructions de montage

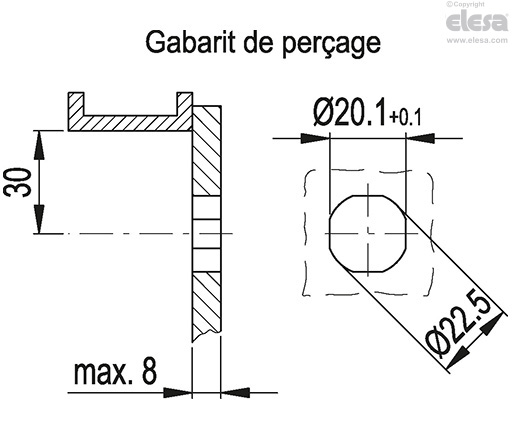

- Faites un trou sur le portillon selon le gabarit de perçage avec axe à une distance de 30 mm du battant.
- Insérez frontalement le corps de la fermeture dans le trou effectué dans le portillon et vissez l'écrou fileté.
- Insérez le levier de blocage avec la vis filetée.
