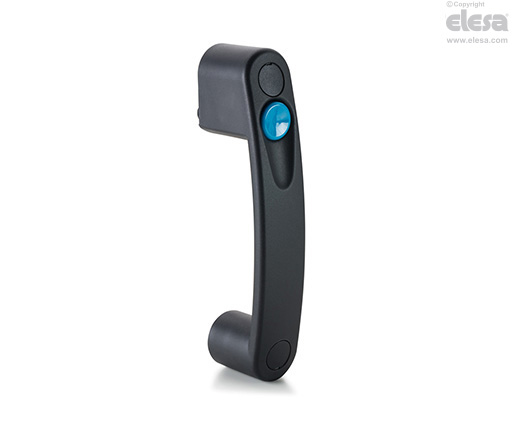

EBR-PN Vedin paineilmaventtiilillä

Teknopolymeeri




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri mustanharmaa, mattapinta.

Painike

Vaaleansininen teknopolymeeri, kiiltävä pinta.

Ruuvikannet

Teknopolymeeri, väri mustanharmaa, mattapinta. Toimitetaan asennettuna, irrotettavissa ruuvinvääntimellä.

Vakioversiot

Messinkikohokkeet, kierteitetyt pohjareiät.

  • EBR-PN-3/2-NO: paineilmaventtiili on normaalisti avattu. Painikkeen painaminen sulkee ilman kulun.
EBR-PN - Vedin paineilmaventtiilillä
  • EBR-PN-3/2-NC: paineilmaventtiili on normaalisti suljettu. Painikkeen painaminen avaa ilman kulun.
EBR-PN - Vedin paineilmaventtiilillä
  • EBR-PN-5/2: painikkeen painaminen vaihtaa kahden käytettävissä olevan lähtöilmakanavan välillä.
EBR-PN - Vedin paineilmaventtiilillä
Yleiset tiedot

Toiminta

Kahva toimitetaan pikaliittimillä suoraa kytkentää varten Ø 4 mm putkelle paineilmakäyttöön.

Kahva soveltuu yksitoimisen (toteutus 3.2) tai kaksitoimiseen (toteutus 5.2) pneumaattisen toimilaitteen suoraan ohjaukseen. Painikkeeseen kohdistettava voima käytön aktivoimiseksi ei ole riippuvainen käyttöpaineesta.

Kahva on jo asetettu painekammion paineenpurkutoiminnolla.

EBR-PN -kahvan voi asentaa EBR neutraalin kahvan kanssa.

Tekniset ominaisuudet
ToimintaSuodatettu ilma
Käyttöpaine2 ÷ 10 baaria
Käyttölämpötila

–20° ÷ +80 °C: kuiva ilma

0° ÷ +80 °C: voideltu ilma

Kuormituskapasiteetti130 NI/min (6 baaria, vapaa poisto)
Vaikutusvoima25 N (käyttöpaineesta riippumaton)
Ilman kulkuaukon nimellinen läpimittaØ 2,5 mm

Tekniset tiedot
