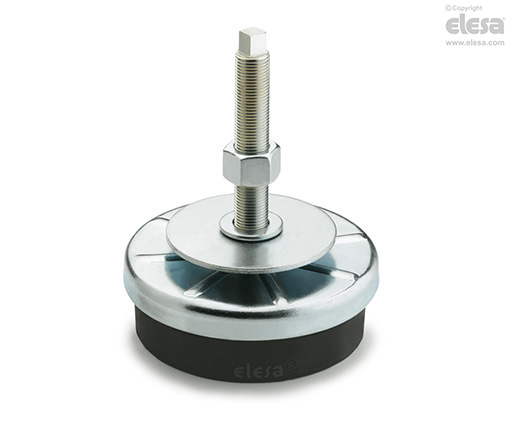

LW.A Säätöjalat värinänvaimennuksella

Ominaisuudet

Kumipuskurit on suunniteltu vaimentamaan tärinää, iskuja ja ääniä, joita aiheutuu liikkuvista rungoista tai koneiden ja laitteiden tasapainottamattomista tärisevistä massoista, jotka voivat aiheuttaa:

• koneen ja/tai sen viereisten koneiden toimintavika ja käyttöiän lyhentyminen;

• vahingollinen käyttäjän terveydelle;

• melu.

Tekniset tiedot ja ohjeet valinnalle

• Vaaditut perustiedot:

• häiriötaajuus: käynnissä olevan koneen tuottaman häiriötärinän taajuus. Yleensä se saadaan moottorin kierroslukumäärästä [Hz=rpm/60];

• jokaiseen yksittäiseen tärinänvaimennuselementtiin kohdistuva kuorma [N];

• vaadittu eristysaste [%];

• tärinänvaimennuselementin taipuman arvo tietyllä kuormalla [mm];

• jäykkyys, toisin sanoen kuorma, joka kohdistuu tärinänvaimennuselementtiin, aiheuttaa taipuman 1,0 mm [N/mm].

• Tärinänvaimennuselementin valitseminen:

• liittyen kaavioon eristysasteen tarkistamiseksi, etsi häiritsevän taajuusarvon ja vaaditun eristysasteen leikkaus (jokainen eristysaste vastaa yhtä viivaa kaaviossa) ja määrittele taipuma [mm];

• jaa tärinänvaimennuselementtiin kohdistuva kuorma taipuman arvolla saadaksesi tärinänvaimennuselementin vaaditun jäykkyyden;

• vertaa saatua jäykkyyttä taulukossa esitettyyn jäykkyyteen ja valitse tärinänvaimennuselementti, jolla lähin arvo (alhaisempi) laskettuun verrattuna.

• Tarkista:

• valitun tärinänvaimennuselementin taipuma saadaan kuvaajasta kuorman perusteella;

• etsi häiriötaajuuden arvon ja tärinänvaimennuselementin taipuman arvon leikkaus kaaviossa, ja saat valitsemasi tärinänvaimennuselementin antaman eristysasteen;

• vertaa saatua arvoa vaadittuun eristysasteeseen.

• Esimerkki:

Käyttöehdot: häiriötaajuus = 50 Hz (3 000 rpm); jokaiseen tasauselementtiin kohdistettu kuorma = 4 000 N; 80 % eristysaste vaaditaan;

• kaavio osoittaa, että 50 Hz häiriötaajuudella ja 80 % eristysasteella saatu taipuma on 0,6 mm;

• jaa taipuman kohdistama kuorma vaaditun jäykkyyden määrittämiseksi, joka on 4,000/0.6= 6,666 N/mm;

• vertaa saatua jäykkyyden arvoa (6,666 N/mm) taulukossa ilmoitettuihin arvoihin. Arvo on taulukossa ilmoitetun jäykkyyden arvon puitteissa LW.A-120:lle (4 000 N/mm) ja LW.A-160:lle (9 000 N/mm). Valitse tärinänvaimennuselementti, jolla on alhaisin arvo, joka on LW.A-120.

Lisätarkastusta varten:

• kuvaaja osoittaa, että LW.A-120 (4 000 N/mm) taipuma on 1 mm.

• leikkaamalla taipuma-arvon häiriötaajuudella 50 Hz kaaviossa, saatu eristysaste on 90 %.

Tämä arvo on jopa suurempi kuin vaadittu arvo - valintasi osoittautui oikeaksi.

Asennusohjeet

• Aseta tärinänvaimennuselementin alusta koneen alle ja työnnä kanta koneen rungossa olevan reiän läpi (ei kierteitetty) (kuva 1)

• Käännä varren neliöpäätä tasauslevyn viemiseksi kosketuksiin koneen kanssa. Näin saat vaaditun tasauksen. Lukitse sen jälkeen mutterilla ja aluslevyllä (kuva 2).
