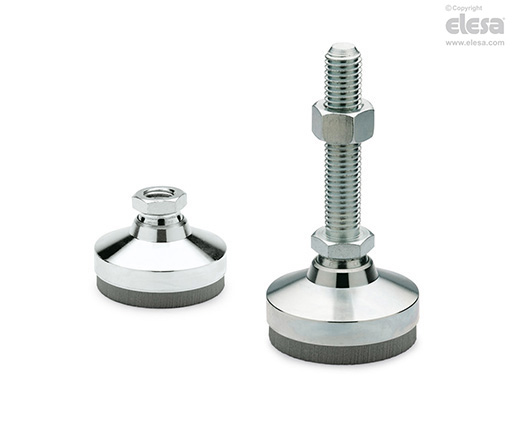

LM.SV Säätöjalat värinänvaimennuksella

Tekniset tiedot

Taulukossa raportoitu maksimin staattisen pysyvän kuorman arvo ilmaisee rajan, jonka vaimennuselementti pystyy kestämään pysyvästi. Se vastaa alueeseen kohdistuvaa painetta 0,4 N/mm2, jossa vaimennusmateriaali saavuttaa sen optimin dynaamisen vaimennuskyvyn.

Taulukossa on myös arvot (l₂) elastiselle muodonmuutokselle arvolla maks. 0.6 N/mm² dynaamisten kuormien tapauksessa.

Kun LM.SV tasauselementtejä käytetään asianmukaisesti, seuraavat tärinänabsorptioon liittyvät erot tulee ottaa huomioon:

• aktiivinen tärinä: käytössä olevien koneiden tärinä, joka välittyy ympäristöön tai yhdistettyihin laitteistoihin (pöytä, perusta...).

• passiivinen tärinä: tärisevästä ympäristöstä tai alustasta laitteistoihin tai osiin välittyvä tärinä.

Tärinänvaimennuksen tehokkuus riippuu absorboitavan tärinän häiriötaajuudesta sekä itse vaimennuselementin resonanssitaajuudesta.

Tärinän absorptiovaikutus saavutetaan vain silloin, kun häiriötaajuus on suurempi kuin √2 kertaa vaimennuselementin resonanssitaajuus.

Mitä suurempi ero [∆] on näiden kahden välillä, sitä parempi on vaimennusvaikutus. Vaimennuselementin resonanssitaajuus riippuu materiaalin (yhdisteen) tyypistä, sen geometriasta ja staattisesta kuormasta.

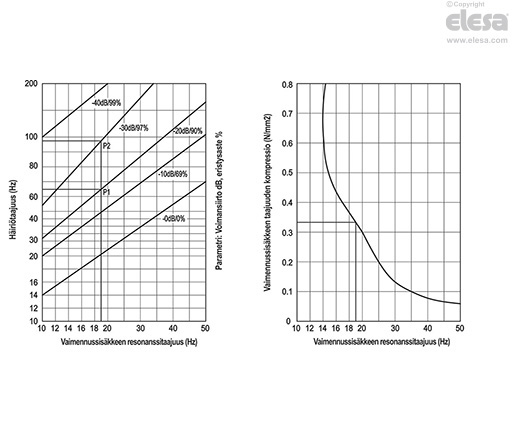

Kuvaajassa näytetään kaikki vaimennuselementin PUR-elastomeerin (SV12) tiedot. Muilla absorptio-ominaisuuksilla varustettuja vaimennusmateriaaleja on saatavissa tilauksesta.
