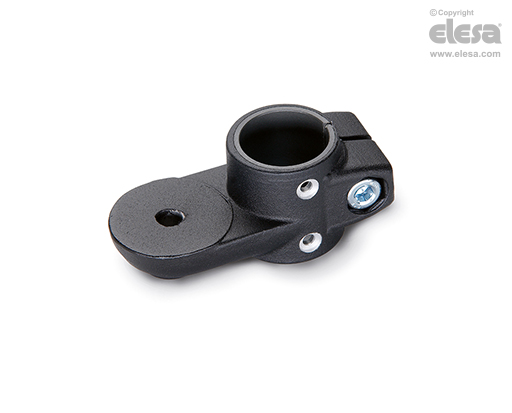

GN 274.1 Nivelletty putkikiinnike

lineaariaktuaattorille, alumiinia



Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Alumiini, epoksihartsipinnoite, RAL 9005 väri musta, mattapinta.

AISI 304 ruostumaton teräsruuvi ja mutteri.

Vakioversiot

  • GN 274.1-OZ: ilman keskitysrengasta.
  • GN 274.1-MZ: kohokuvioidulla keskitysrenkaalla.
  • GN 274.1-AV: kohohammastuksella.
  • GN 274.1-IV: uppohammastuksella.

Reikä d1:

  • B: ilman liukuholkkia.
  • G: polyamidipohjaisella (PA) tai polytetrafluorietyleenipohjaisella (PTFE) teknopolymeerisella liukuholkilla.
GN 274.1 - Nivelletty putkikiinnike
Yleiset tiedot

Ominaisuudet ja käyttökohteet

GN 274.1 puristusliittimet voi tavallisesti yhdistää lineaarisiin toimilaitteisiin.

Kun ohjainreikä d1 kiinnitetään, toimilaitteen kohdistamista voi säätää ja liukusäätimen voi lukita lopullisen asennon asettamisen jälkeen.

Lukitusruuvin d3 voi korvata kiinnitinsarjalla GN 911.
