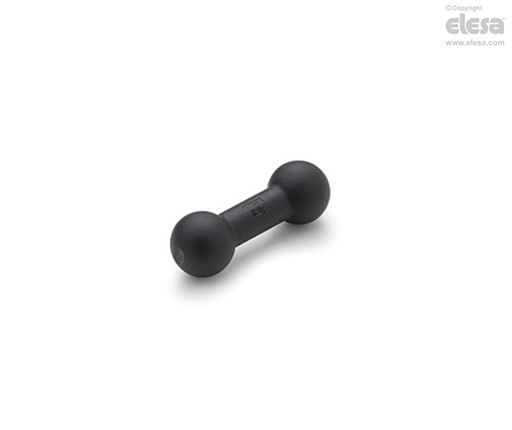

TCC-SJD Kaksoispallonivel

Ominaisuudet ja käyttökohteet

Kaksoispallonivel on suunniteltu asennettavaksi TCC-lukitsimiin.

Kaksi kaarevilla pesillä varustettua holkkia tulee käyttää kuhunkin kaksoisniveleen TCC-SJA, eivät sisälly toimitukseen.

Tekniset tiedot

Taulukossa esitetyt kestävyysarvot on saatu mittaamalla laboratoriotesteissä vallitsevassa lämpötilassa ja ruuvien ollessa kiristettyinä suositeltuun momenttiin 5 Nm.

Kutakin palloniveltä voi kääntää vapaasti ja kallistaa enintään +/-30 astetta.

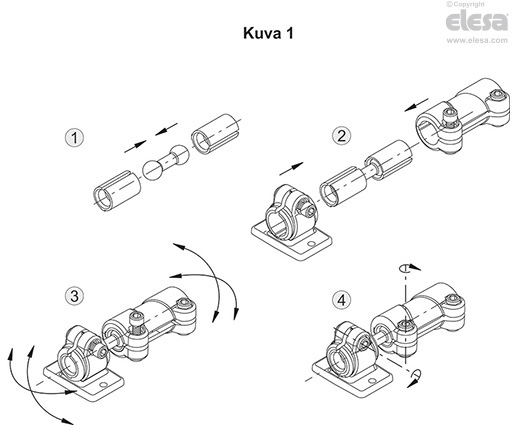

Asennusohjeet (kuva 1)

• Pakota pallonivel holkin yhteen päähän ja toista sama toimenpide toisen nivelen osalta.

• Lukitusruuvien löysäämisen jälkeen työnnä holkit niiden sisään, kunnes ne napsahtavat.

• Käännä nivelet haluttuun asentoon.

• Kiristä lukitsimien ruuvit.

Suosittelemme lukitusruuvien löysäämistä silloin, kun nivelten asentoa täytyy vaihtaa.
