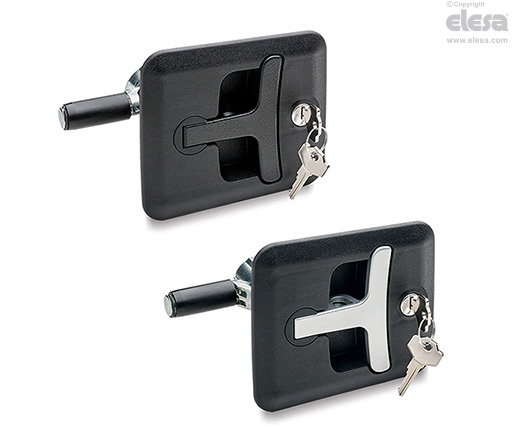

CSMH Kompressiosalpalukko painovivulla

Teknopolymeerikansi, runko ja T-kahva sinkkivalua




Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Kahva

Valettu sinkkiseos, reikä riippulukkoa varten, koukun enimmäisläpimitta 9 mm.

Alusta

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Kara ja suojakansi

Valettu sinkkiseos.

Lukitusvipu

Lieriömäinen elementti valmistettu valetusta sinkkiseoksesta, säädettävä asento kuusiokoloisella vaarnaruuvilla, lasikuituvahvistettu polyamidipohjainen (PA) teknopolymeeripinnoite, väri musta.

Tiivisterengas

Silikoninauha kahvan alustassa.

Lukko

Pölysuojuksella, joka on valmistettu asetaalihartsipohjaisesta (POM) teknopolymeerista, väri punainen.

Kaksi nikkelöityä messinkiavainta, irrotettavissa kahdessa asennossa 90°:ssa.

IP-suojaus

IP 65 suojausluokka, ks. EN 60529 taulukko.

Vakioversiot

Asennetaan 4 sinkityllä teräsruuvilla, valettu yhdessä alustaan, ja 4 sinkityllä teräsmutterilla kierrelukituksella, sisältyvät toimitukseen.

  • CSMH: lukko 400 erilaisella yhdistelmällä.
  • CSMH-U: lukko yhdellä yhdistelmällä (kaikissa lukoissa on avain samalla yhdistelmällä).

Kahvan värin indeksi:

  • BK: musta pinnoite.
  • GR: harmaa pinnoite.
Yleiset tiedot

Ominaisuudet ja käyttökohteet

Sulje ovi ja siirrä vipu suljettuun asentoon kääntämällä kahvaa 90°. Kahvan kääntäminen sen istukassa siirtää karaa aksiaalisesti vivulla heilurioven suuntaan, kunnes se saavuttaa lukitusasennon.

Lukko lukitsee kahvan taitettuun asentoon.

CSMH puristuskahvalla varustetut salvat takaavat kiinnitysalueen 13–75 mm.

CSMH - Kompressiosalpalukko painovivulla
Muut toteutukset

Erityistoteutus pyynnöstä

Toteutukset, joissa karan pituus on 45 mm salvoille välillä 13–43 mm.
