BEL-PH Häränsilmävesivaa'at

Ganter Norm GN 2281

runkoon asennettavat



Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Vakioversiot

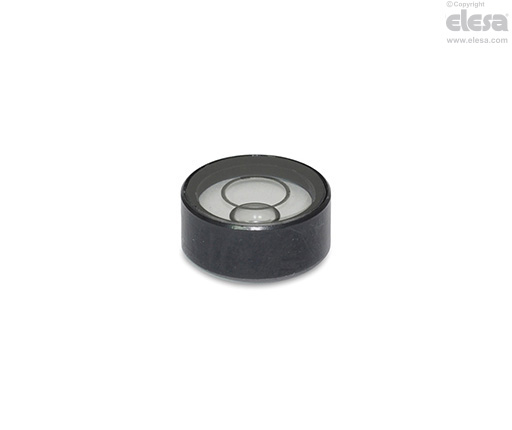

  • BEL-PH-ANB-1: runko anodisoitua alumiinia, väri musta.

Lasi-ikkuna ilman kontrastirengasta.

  • BEL-PH-TP-1: runko teknopolymeeria, väri valkoinen.

Läpinäkyvä teknopolymeeri-ikkuna, ilman kontrastirengasta.

  • BEL-PH-TP-2: runko teknopolymeeria, väri valkoinen.

Läpinäkyvä teknopolymeeri-ikkuna, kontrastirenkaalla.

Kontrastineste

  • K: väritön
  • G: läpinäkyvä vihreä.

Pyöreiden vesivaakojen herkkyys

# 10: kuplan 2 mm liike 10 kulmaminuutin rungon kaltevuudelle suhteessa vaakapintaan.

# 40: kuplan 2 mm liike 40 kulmaminuutin rungon kaltevuudelle suhteessa vaakapintaan.

Ks. Pyöreät vesivaa’at ja ruuvattavat vaa’at, tekniset tiedot.

Yleiset tiedot

Ominaisuudet ja käyttökohteet

BEL-PH pyöreitä vesivaakoja käytetään telineiden, koneiden, laitteiden, laitteistojen ja instrumenttien vaakasuoran kohdistamisen tarkistamiseen.

Pyöreitä vesivaakoja ei ole kohdistettu, toisin sanoen pyöreän vesivaa’an ulkopinnalla ei ole tappia.

Pystysuora asento tulee varmistaa kohdistamalla levy tai kotelo, johon elementti on asennettu.

Toteutuksen (BEL-PH-ANB) musta väri heijastuu kuplan muotoon ja lisää huomattavasti luettavuutta. BEL-PH-TP toteutus on saatavissa myös kontrastirenkaalla kotelon sisällä (BEL-PH-TP-2) saman vaikutuksen aikaansaamiseksi.

Vaihtoehtoisesti kontrastia voi parantaa asennusreiän sisäpuolen tummalla pinnalla.
