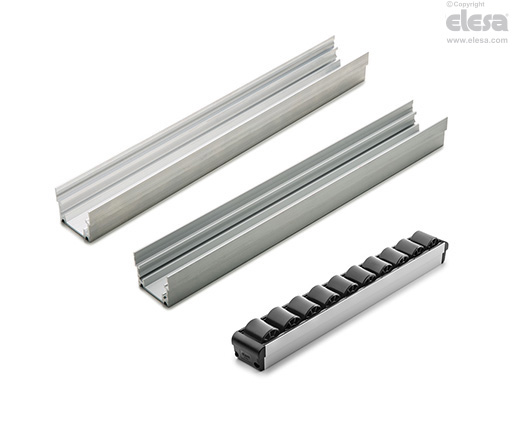

RLT-AL ELEROLL-profiilit

rullaelementeille, alumiini



Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Vakioversiot

  • RLT-AL-AN: anodisoitu alumiini, luonnonvärinen.
  • RLT-AL-BL: alumiini, luonnonvärinen.
  • RLT-AL-AN-SL: anodisoitu alumiini, luonnonvärinen, pitkittäisreiät.
Yleiset tiedot

Ominaisuudet ja käyttökohteet

Profiili sopii käytettäväksi 11 RLT-U -rullaelementin tai RLS-U -kuulaelementin kanssa. Profiilin erityinen osio mahdollistaa rulla- ja kuulaelementtien keskinäisen kiinnittämisen ilman ruuveja tai muita kiinnittimiä.

Profiili takaa suuren taipumisvastuksen kuormitettuna, myös tukipisteen tapauksissa (kuva 1).

Muut toteutukset

Erityistoteutukset pyynnöstä

Profiilit standarditoteutuksista poikkeavilla pituuksilla (enimmäispituus 2 970 mm).

Toimintatapa

Asennusohjeet

Aseta profiili kantavaan rakenteeseen sopivan kokoisilla ja lukumääräisillä ruuveilla kyseistä käyttötarkoitusta varten, tekemällä tarvittaessa vastaavat reiät profiilin alustaan.

Profiili voidaan asentaa kahteen tukipisteeseen (kuva 1) tai täydelliseen tukeen (kuva 2).

Profiilin sisään mahdollisesti kerääntyvien nesteiden tyhjentämiseksi (esimerkiksi käytettäessä koneissa ja laitteissa, joiden osat täytyy toistuvasti puhdistaa vesisuihkuilla hygieenisistä syistä), on suositeltavaa tehdä tarpeen vaatiessa asianmukaisen kokoiset ja muotoiset reiät profiilin alustaan.

Tekniset tiedot

Ks.: ELEROLL -modulaariset rullaradat.

RLT-AL - ELEROLL-profiilit
RLT-AL - ELEROLL-profiilit
Elesa
Mallien kaikki oikeudet pidätetään lakien mukaisesti. Mainitse aina lähde, kun toisinnat piirustuksiamme ja valokuviamme.
