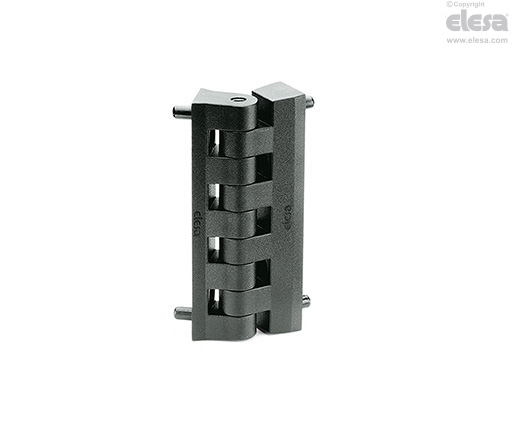

CFB. Saranat kapeille ovenkehyksille ja karmeille

Teknopolymeeri



Valitse kohde

loading

Tekniset tiedot

Scroll horizontally
Pääasialliset eritelmät

Materiaali

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Pyörivä tappi

Ruostumaton teräs AISI 303.

Standarditoteutus

Läpivientireiät M6 uppokantaruuveille ja vastaaville tapeille saranan rungon tarkkaan kohdistamiseen.

Yleiset tiedot

Kääntökulma (likimääräinen arvo)

Maks. 200° (–10° ja +190°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

CFB. - Saranat ohuille kehyksille
CFB. - Saranat ohuille kehyksille
Kestävyystestit
Aksiaalinen rasitusRadiaalinen rasitus90° kulmarasitus
CFB. - Saranat ohuille kehyksilleCFB. - Saranat ohuille kehyksilleCFB. - Saranat ohuille kehyksille
Suurin käyttökuorma
Ea [N]		Kuorma murtumispisteessä
Ra [N]		Suurin käyttökuorma
Er [N]		Kuorma murtumispisteessä
Rr [N]		Suurin käyttökuorma
E90 [N]		Kuorma murtumispisteessä
R90 [N]
610602064050205202200
Toimintatapa

Asennusohjeet

  • Poista kääntötappi ja kiinnitä kaksi saranan irrallista runkoa oveen ja kehykseen.
  • Asenna kaksi elementtiä yhteen kohdistamalla saranan oikeanpuolen linjaus ja työnnä kääntötappi paikalleen.
