CFBS Sarana kapeille ovenkehyksille ja karmeille

Ominaisuudet ja käyttökohteet

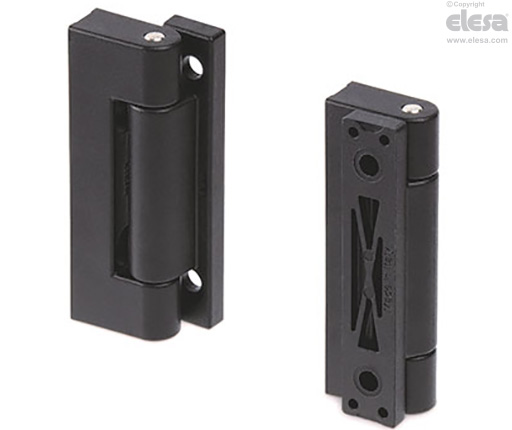

CFBS-sarana muodostetaan enintään kahdesta erikokoisesta elementistä ja kääntötapista, joka työnnetään sisään kokoonpanon aikana.

Ne voidaan asentaa taitetusta peltilevystä valmistettuihin oviin ja niillä on mahdollista myös luoda tiiviste oven ja kehyksen väliin (ks. kuva 1).

Asennusohjeet

• Asenna kaksi elementtiä, toinen ovenkehyksen puolelle ja toinen oven puolelle.

• Käytä sopivaa työkalua kääntötapin työntämiseksi sisään pyältämättömältä puolelta, kunnes se lukkiutuu saranan runkoon.

Kääntökulma (likimääräinen arvo)

Maks. 180° (0° ja +180°, jossa 0° on tila, kun kaksi toisiinsa liittyvää pintaa on samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.







Kestävyystestit	Aksiaalinen rasitus		Radiaalinen rasitus		90° kulmarasitus
Kuvaus	Suurin käyttökuorma Ea [N]	Kuorma murtumispisteessä Ra [N]	Suurin käyttökuorma Er [N]	Kuorma murtumispisteessä Rr [N]	Suurin käyttökuorma E90 [N]	Kuorma murtumispisteessä R90 [N]
CFBS.75-13 SH-5	500	3400	2000	3200	1500	2800
CFBS.75-18 SH-5	600	4500	2000	3200	1000	3500
CFBS.75-23 SH-5	800	4500	2000	3200	900	3500
