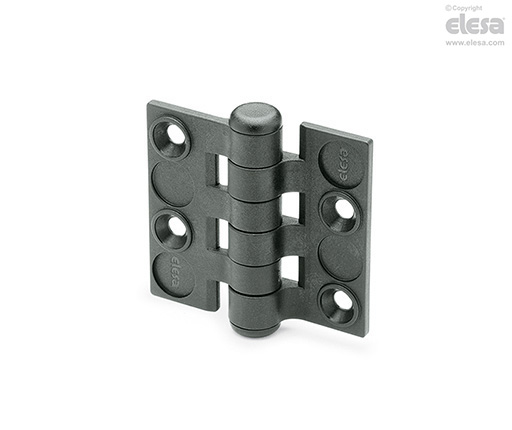

CFC. Ohut sarana

Teknopolymeeri

Tekninen tietolehti

Valitse kohde

Tekniset tiedot

Scroll horizontally

Pääasialliset eritelmät
Yleiset tiedot

Pääasialliset eritelmät

Materiaali

Lasikuituvahvisteinen polyamidipohjainen (PA) teknopolymeeri, väri musta, mattapinta.

Pyörivä tappi ja päätykannet

Asetaalihartsipohjainen (POM) teknopolymeeri.

Standarditoteutus

Läpivientireiät kierteittäville uppokantaruuveille, läpimitta 4,8 mm.

Yleiset tiedot

Ominaisuudet ja käyttökohteet

Sarana on valmistettu kokonaan teknopolymeerista ilman metallisia osia, ja se sopii käytettäväksi koneissa ja laitteissa aloilla, joilla lainsäädäntö tai erityiset hygieeniset, ilmastolliset ja ympäristötekijät tekevät korroosion kestävien materiaalien käytön pakolliseksi.

Kun teknopolymeerinen kääntötappi korvataan metallisella oikean muotoisella tapilla, sarana sopii ohjaamaan turvamikrokytkintä, joka on asennettu rakenteeseen, jossa sarana sijaitsee.

Kääntökulma (likimääräinen arvo)

CFC. saranoiden maksimi kääntökulma on 325°. Asennustyypistä riippuen oven kääntökulma voi olla alhaisempi.

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

Kestävyystestit
Aksiaalinen rasitus		Radiaalinen rasitus		90° kulmarasitus

Suurin käyttökuorma Ea [N]	Kuorma murtumispisteessä Ra [N]	Suurin käyttökuorma Er [N]	Kuorma murtumispisteessä Rr [N]	Suurin käyttökuorma E90 [N]	Kuorma murtumispisteessä R90 [N]
750	1500	890	1770	180	270
