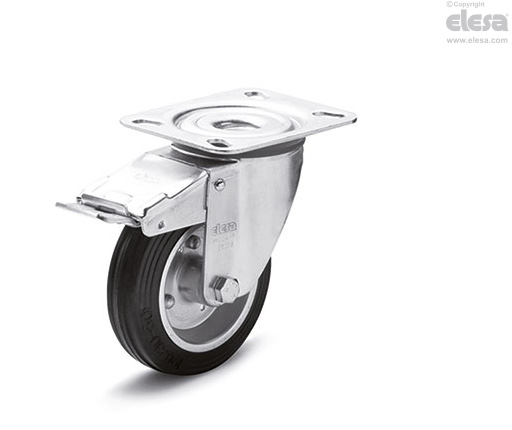

RE.E3-SBF-N

Ruote con supporto in acciaio

Supporto a piastra girevole, con freno

Rivestimento con battistrada

Gomma vulcanizzata; durezza 80 Shore A.

Corpo centrale ruota

Costituito da due dischi in lamiera zincata e rivettati.

Tipo di scorrimento

Mozzo con boccola in tecnopolimero a base poliammidica (PA), solidale al corpo centrale ruota.

Supporto a piastra fissa

Lamiera di acciaio zincato, il supporto è studiato per resistere a carichi fino a 2300N.

Supporto a piastra girevole

Lamiera di acciaio zincato, il supporto è studiato per resistere a carichi fino a 2300N. La presenza dei due giri di sfere e il contatto diretto tra piastra e anello tenuta sfere con perno integrato garantiscono un'ottima manovrabilità. Non richiede manutenzione.

E’ costituito da (vedi Fig.1):

1. piastra di supporto: lamiera di acciaio zincato elettroliticamente;
2. forcella: lamiera di acciaio zincato elettroliticamente;
3. anello tenuta sfere: lamiera di acciaio zincato elettroliticamente;
4. perno centrale: integrale con la piastra ribadito a freddo;
5. organi di rotazione: doppia corona di sfere lubrificata a grasso;
6. anello parapolvere: tecnopolimero grigio scuro RAL 7015, disponibile solo per le esecuzioni SBL e SBF.

Freno

Freno totale che blocca la rotazione sia della ruota sia del supporto.

Le dimensioni ottimizzate ed il pedale a scomparsa garantiscono il minimo ingombro e la massima facilita' di azionamento.

Molla in acciaio al carbonio temprato.

Esecuzioni standard (mozzo con boccola)

• PBL-N: supporto a piastra fissa, senza freno.

• SBL-N: supporto a piastra girevole, senza freno.

• SBF-N: supporto a piastra girevole, con freno.

• FBL-N: supporto a piastra girevole e foro passante centrale, senza freno.

• FBF-N: supporto a piastra girevole e foro passante centrale, con freno.
