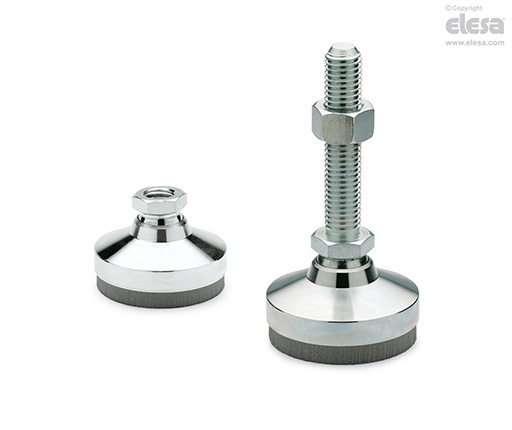

LM.SV Piedini di livellamento antivibranti

Dati tecnici

Il valore di carico statico massimo permanente riportato in tabella indica il carico al quale il disco antivibrante può essere sottoposto, ed equivale ad una pressione di 0.4 N/mm², valore di pressione al quale l'elastomero raggiunge la sua capacità ottimale di assorbimento delle vibrazioni.

La tabella riporta inoltre i valori (l₂) di deformazione elastica in presenza di un carico di max 0.6 N/mm² causato da sollecitazioni dinamiche.

Per il corretto impiego degli elementi di livellamento LM.SV è indispensabile tenere conto dei diversi tipi di vibrazioni a cui sono sottoposti:

• vibrazioni attive: vibrazioni trasmesse da una macchina in movimento alla struttura di sostegno (tavolo, basamento, ...)

• vibrazioni passive: vibrazioni trasmesse dal basamento alla macchina.

La capacità di assorbimento delle vibrazioni dipende sia dalla frequenza di disturbo della vibrazione da assorbire sia dalla frequenza di risonanza dell’elemento antivibrante.

L’effetto di assorbimento della vibrazione si ottiene solamente quando la frequenza di disturbo è v2 volte maggiore della frequenza di risonanza dell’elemento antivibrante.

Quanto maggiore è la differenza ( ∆ ) tra le due, tanto maggiore è l’effetto antivibrante. La frequenza di risonanza del disco antivibrante dipende dal tipo (composizione) di materiale, dalla sua geometria e dal carico statico.

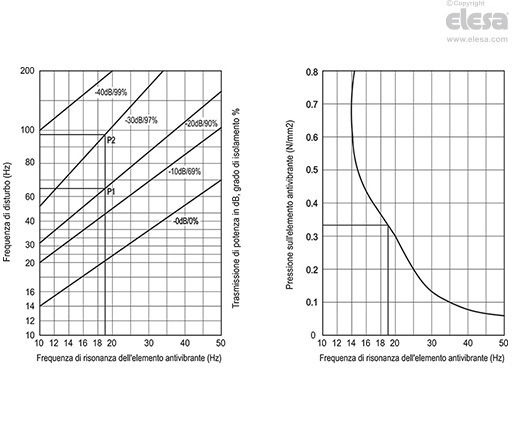

I grafici illustrano tutti i dati relativi all'elastomero PUR (SV12) del disco antivibrante. Altri materiali con differenti proprietà antivibranti sono disponibili su richiesta.
